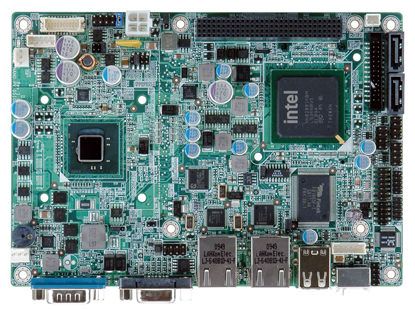

威強嵌入式主板----NANO-PV-D510A
Features
1. EPIC SBC 支持 Intel® Dual-core Atom™ D510 处理器
2. 12V 单电压设计支持 AT/ATX
3. 双独立显示支持通过 VGA 和 单通道 18-bit LVDS
4. 支持 PCI-104, PCIe Mini 卡插槽
5. 支持四个 COM, 八个 USB, 两个 SATA 3Gb/s 和 CF Type II 插槽
6. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢复
Specifications
 NANO-PV-D510A.pdf
|
CPU |
Intel® Atom™ 处理器 D510 1.66GHz/2x 512KB 二级缓存 |
|
芯片组 |
Intel® ICH8M 芯片组 |
|
BIOS |
AMI BIOS |
|
内存 |
一个 200-pin 800/667MHz DDR2 SDRAM SO-DIMM (系统最大支持 2GB) |
|
以太网 |
Dual Intel® GbE 芯片组
GbE PHY 82567V + PCIe GbE 82583V
芯片组 |
|
I/O接口 |
8 x USB 2.0
3 x RS-232
1 x RS-232/422/485
1 x LPT
1 x PS2 KB/MS
1 x CF type II
2 x SATA II |
|
数字I/O |
8-bit 数字 I/O (4-bit 输入/ 4-bit 输出) |
|
Super I/O |
Fintek F81865 |
|
音频 |
Realtek ALC888 HD 解码 |
|
显示接口 |
Atom™ D510 处理器 DirectX* 9 兼容 / Pixel Shader* v2.0 MPEG2硬件加速 18-bit 单通道 LVDS 支持ing 分辨率达到 1366 x 768, 18bpp 模拟 CRT 显示输出 分辨率达到 2048 x 1536@60Hz |
|
扩展槽 |
1 x PCI-104 插槽
1 x PCIe mini 卡插槽 |
|
看门狗定时器 |
软件可编程支持 1~255sec. 系统复位 |
|
电源 |
仅支持 12V, AT/ATX 支持 |
|
功耗 |
12V@1.63A (Intel® Atom™ D510 1.66GHz CPU, 2GB 800MHz DDR2) |
|
工作温度 |
操作: -10°C ~ 60°C |
|
相对湿度 |
操作: 5% ~ 95% 无冷凝 |
|
尺寸 |
165mm x 115mm |
|
重量 |
GW: 650g / NW 280g |
Ordering Information
|
Part No. |
Description |
|
NANO-PV-D510A-R10 |
EPIC SBC with Intel® dual-core Atom™ D510 1.66GHz/1MB L2, VGA/LVDS, Dual GbE, USB 2.0, CF Type II, Audio and SATA 3Gb/s, RoHS |
|
32000-044300-RS |
Dual port USB cable |
|
32200-015100-RS |
LPT Cable |
|
32000-062800-RS |
SATA cable |
|
32102-000100-200-RS |
SATA power cable |
|
32200-026500-RS |
RS-232/422/485 cable |
Packing List
|
1 * NANO-PV-D510A-R10 single board computer |
2 * RS-232 Cable (P/N:32200-000049-RS) |
|
1 * SATA with 5V output cable (P/N:32801-000201-100-RS) |
1 * KB/MS Y cable (P/N:32006-000300-100-RS) |
|
1 * Power cable (P/N:32100-087100-RS) |
1 * Audio cable (P/N:32000-072100-RS) |
|
1 * CPU Cooler (Pre-Installed) |
1 * Mini Jumper Pack |
|
1 * QIG (Quick Installation Guide) |
1 * Utility CD |
|
