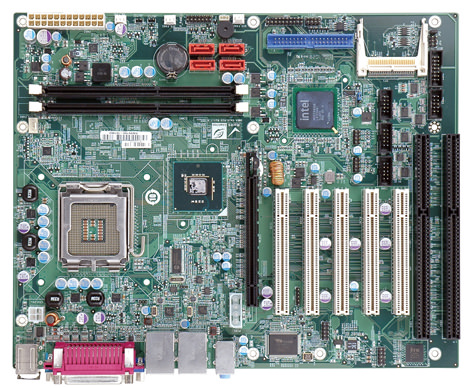

威強工業主板----IMBA-G412ISA
Features
1. 支持新一代 45nm LGA775 Intel® Core™2 处理器家族支持更高的系统性能
2. Intel® GMA X4500 提供卓越的图形性能
3. 集成 VGA 和 PCIe x16 SDVO 卡接口支持双显
4. 支持双通道 DDR3 800/1066MHz 达到 8GB
5. TPM V1.2 硬件安全功能支持通过 TPM 模块
6. 扩展插槽支持 either five PCI 和 ISA 或 四个 PCI 和两个 ISA 插槽
7. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢复
Specifications
 IMBA-G412ISA.pdf
|
CPU |
LGA775 45nm Intel® Core™2 Quad, Core™2 Duo, Pentium® D,
Celeron® at FSB 800/1066/1333MHz 处理器 |
|
芯片组 |
Intel® G41+ICH7 |
|
BIOS |
UEFI BIOS |
|
内存 |
两个 240-pin 4GB (最大支持) 800/1066MHz 双通道 DDR3 SDRAM DIMM
(系统最大支持 8GB) |
|
以太网 |
Dual Realtek RTL8111E PCIe GbE 控制器,LAN 1 支持 ASF2.0 |
|
I/O接口 |
5 x RS-232
1 x RS-232/422/485 支持自动流控制
4 x SATA 3Gb/s
8 x USB 2.0
1 x CF Type II
1 x IDE
1 x LPT |
|
数字I/O |
8-bit 数字 I/O, 4-bit 输入 / 4-bit 输出 |
|
Super I/O |
8-bit 数字 I/O, 4-bit 输入 / 4-bit 输出 |
|
红外连接器 |
1 x 5-pin header |
|
TPM |
2 x 10-pin header |
|
SMBus |
1 x 4-pin wafer |
|
音频 |
Realtek ALC888 HD 音频编解码 |
|
显示接口 |
VGA 支持模拟 CRT 达到 2048x1536 @75MHz |
|
扩展槽 |
1 x ISA 插槽
1 x PCI/ISA 插槽
4 x PCI 插槽
1 x PCIe x16 插槽 |
|
电源 |
ATX 电源 |
|
功耗 |
12V@2.01A, -12V@0.05A, 3.3V@0.15A, 5V@5.06A (Intel® Core™ Duo CPU E7400@2.8GHz 支持 1GB DDR3 内存) |
|
图形 |
Intel® GMA X4500 |
|
工作温度 |
操作: -10°C ~ 60°C |
|
相对湿度 |
操作: 5% ~ 95%, 无冷凝 |
|
尺寸 |
305mm x 244mm |
|
重量 |
GW: 1200g / NW: 650g |
Ordering Information
|
Part No. |
Description |
|
IMBA-G412ISA-R10 |
ATX Motherboard Supports LGA775 Intel® Core™2 Duo/Core™2 Quad CPU up to FSB 1333MHz, DDR3, Dual PCIe GbE, ISA, PCI, PCIe x16, COM, LPT, SATA 3Gb/s, IDE, USB 2.0, Audio and RoHS |
|
32102-000100-200-RS |
SATA power cable |
|
32200-000052-RS |
IDE cable |
|
19800-003100-100-RS |
Dual-port USB cable with bracket |
|
CF-775A-RS |
CPU cooler for 130W |
|
CF-520-RS-R11 |
CPU cooler for 115W |
|
CF-775B-RS |
1U CPU cooler for 90W |
|
SDVO-100DVI-R10 |
PCIe x16 DVI output SDVO card support dual display (IEI CPU Board Only) |
|
SDVO-100VGA-R10 |
PCIe x16 VGA output SDVO card support dual display (IEI CPU Board Only) |
|
TPM-IN01-R11 |
20-Pin Infineon TPM module, software management tool, firmware V3.17 |
Packing List
|
1 * IMBA-G412ISA single board computer |
1 * Dual Ports RS-232 cable with bracket (P/N:19800-000051-RS) |
|
1 * I/O shielding (P/N:45014-0017C0-00-RS) |
4 * SATA cable (P/N:32000-062800-RS) |
|
1 * Mini jumper pack |
1 * Utility CD |
|
1 * QIG |
|
|
| |
|
|
|
