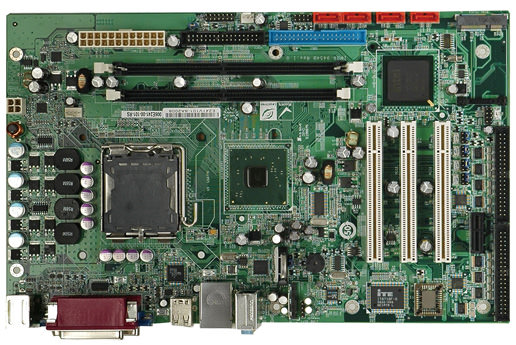

威強工業主板----IMBA-9454B
Features
1. Intel® Core™2 Duo, Pentium®D/ Pentium®4/ Celeron®D CPU FSB 533/800/1066 MHz 集成于
LGA 775 程序包
2. 双通道 DDR2 400/533/667 MHz 达到 4 GB
3. Dual VGA 显示输出支持
4. 支持 PCIe Mini 卡/ PCI 插槽支持扩展
5. 多 COM 口支持达到八个 COM 口
6. 六个 USB 2.0, 四个 SATA 3Gb/s, 一个 IDE, 一个 FDD
7. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢复
Specifications
 IMBA-9454B.pdf
|
CPU |
LGA775 Intel® Core™2 Duo, Pentium®D/ Pentium®4/ Celeron®D CPU |
|
芯片组 |
945G+ICH7 |
|
BIOS |
AMI BIOS |
|
内存 |
2 x 240-pin 400/533/667 MHz 双通道 DDR2 DIMM 最大 4GB |
|
以太网 |
Realtek PCIe 8111CP GbE 控制器 |
|
I/O接口 |
6 x USB2.0
4 x SATAII
1 x FDD
8 x RS-232 (COM1~COM4 pin9 通过跳线支持 5V/12V/Ring)
1 x LPT
1 x IDE
2 x PS/2 |
|
Super I/O |
ITE IT8718F |
|
音频 |
Realtek ALC655 AC'97 Codec |
|
显示接口 |
Intel® 945G 集成 VGA1
Chrontel CH7317A 支持 VGA2 |
|
扩展槽 |
3 x PCI
1 x PCIe x1
1 x PCIe mini 插槽 |
|
看门狗定时器 |
软件可编程支持 1~255 sec. 系统复位 |
|
电源 |
AT/ATX 电源 |
|
功耗 |
5V@2.11A, 12V@10.44A, 3.3V@6.07A (Pentium® D 960 3.6GHz,2GB x 2, 800MHz DDR2, 3DMark 2001) |
|
工作温度 |
操作: 0°C ~ 60°C (32°F ~ 140°F) |
|
相对湿度 |
操作: 5% ~95% 无冷凝 |
|
尺寸 |
190mm x 304mm |
|
重量 |
GW: 1200g / NW: 650 g |
Ordering Information
|
Part No. |
Description |
|
IMBA-9454B-R11 |
ATX motherboard with Intel® Core™2 Duo, Pentium® D/ Pentium® 4/ Celeron® D CPU FSB533/800/1066 MHz, Dual VGA, PCIe GbE, USB2.0, SATA and audio |
|
32200-000017-RS |
FDD cable |
|
CB-USB02-RS |
Dual USB cable |
|
32102-000100-200-RS |
SATA power cable |
|
CF-775A-RS
CF-520-RS-R11 |
CPU cooler |
|
WMPCIE-V01-R30 |
802.11b+g PCIe mini card wireless LAN module |
|
WMUSB-V01-R20 |
802.11b+g USB embedded module with VIA |
Packing List
|
1 * IMBA-9454B single board computer |
2 * Quad port RS-232 cable (P/N:32205-001203-100-RS) |
|
1 * ATA66 IDE Flat cable (P/N:32200-000052-RS) |
1 * I/O shielding (P/N:45014-0016C0-00-RS) |
|
1 * I/O shielding (P/N:45014-0016C0-00-RS) |
4 * SATA cable (P/N:32000-062800-RS) |
|
1 * Mini jumper pack |
1 * Utility CD |
|
1 * QIG |
|
|
| |
|
|
|
