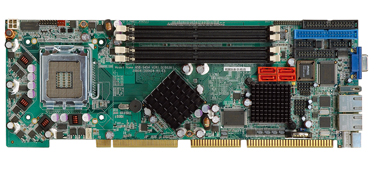

威強CPU長卡系列----WSB-9454
Features
1. 支持 LGA775 Intel® Core™2 Duo, Pentium® 4, Pentium® D 和 Celeron® D 处理器
支持 533 MHz, 一个 800 MHz 或一个 1066 MHz FSB
2. 支持 Dual Core 处理器
3. 增强技术优化功耗
4. Intel® EMT64 Technology 支持 64-bit OS 应用
5. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢复
Specifications
 WSB-9454.pdf
|
CPU |
LGA775 Intel® Core™2 Duo, Pentium® D, Pentium® 4 和 Celeron® D desktop 处理器支持 533 MHz, 800 MHz 或 1066MHz FSB |
|
芯片组 |
Intel® 945G+ ICH7 |
|
BIOS |
AMI BIOS |
|
内存 |
支持四个 240-pin 1 GB (max.) 667 MHz, 533 MHz 或 400 MHz 双通道 DDR2 SDRAM DIMM (系统最大支持 4 GB) |
|
以太网 |
Dual Realtek RTL8111E PCIe GbE 芯片组支 持 ASF2.0 |
|
I/O接口 |
2 x RS-232
7 x USB 2.0 (支架上一个, 板载引入六个)
1 x IDE
1 x FDD
1 X LPT
4 x SATA II
1 x 红外
1 x KB/MS (PS/2)
1 x 5-pin header for KB |
|
数字I/O |
8-bit 数字 I/O, 4-bit 输入/4-bit 输出 |
|
音频 |
5.1 通道 AC’97 音频套件支持 realtek ALC655 编解码
7.1 通道 HD 音频套件 realtek ALC888 支持 双音频流 |
|
显示接口 |
VGA 集成于 Intel® 945G DVI by Silicon Image SIL1362 (仅 WSB-9454DVI) |
|
看门狗定时器 |
软件可编程支持 1~255 sec. 系统复位 |
|
电源 |
AT/ATX电源 |
|
功耗 |
5V@7.68A, 12V@0.15A, Vcore@2.26A (Intel® Core™ 2 Duo E7400 2.8 GHz/1066 MHz CPU 支持 4 x 1GB DDR2 800 MHz) |
|
工作温度 |
操作: 0°C ~ 60°C (32°F~140°F) |
|
相对湿度 |
操作: 5% ~ 95% 无冷凝 |
|
尺寸 |
338 mm x 122 mm |
|
重量 |
GW:1.2 Kg |
Ordering Information
|
Part No. |
Description |
|
WSB-9454-R40 |
PICMG1.0 Intel® Core™2 Duo, Pentium® 4/D/ Celeron® D 1066 MHz processor, VGA, Dual PCIe GbE, and SATA II. |
|
WSB-9454DVI-R40 |
9454DVI-R40 PICMG1.0 Intel® Core™2 Duo, Pentium® 4/D/ Celeron® D 1066 MHz processor, VGA/ DVI, Dual PCIe GbE, and SATA II. |
|
AC-KIT883HD-R10 |
7.1 channel HD audio kit with realtek ALC883 supports dual audio streams |
|
AC-KIT08R-R10 |
5.1 channel AC’97 audio kit with realtek ALC655 code |
|
CF-775A-RS |
High performance CPU cooler (92 mm x 92 mm x 73 mm,130 W) |
|
CF-520-RS-R11 |
High performance CPU cooler (115 mm x 115 mm x 67 mm,115 W) |
|
32200-000017-RS |
FDD cable |
|
19800-00400-100-RS |
LPT cable |
Packing List
|
1 * WSB-9454 single board computer |
1 * Mini jumper pack |
|
1 * ATA 66/100 flat cable (P/N:32200-000052-RS) |
1 * Dual RS-232 cable (P/N:19800-000051-RS) |
|
1 * SATA Power cable (P/N:32102-000100-200-RS) |
1 * IO-KIT-001-R20 (DVI model Only) |
|
2 * SATA cable (P/N:32000-062800-RS) |
1 * KB/MS Y cable (P/N:32000-133200-RS) |
|
1 * USB cable (P/N:CB-USB02-RS) |
1 * Utility CD |
|
1 * QIG |
| |
| |
|
|
|
