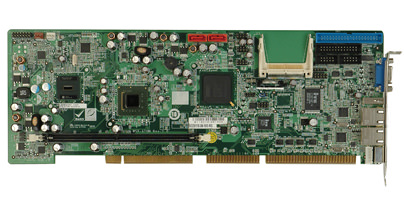

威強CPU長卡系列----WSB-945GSE
Features
1. 符合 PICMG 1.0 和 RoHS
2. Intel® Atom™ 处理器 N270 at 1.6GHz 核心速度支持 533MHz FSB 和 512KB L2 缓存
3. 增强技术优化功耗
4. 两个 SATA 和 CF type I/II 支持数据存储
5. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢复
Specifications
 WSB-945GSE.pdf
|
CPU |
板载 Intel® Atom™ N270 处理器 1.6GHz 512KB L2 缓存支持 533MHz FSB |
|
芯片组 |
Intel® 945GSE + ICH7M |
|
BIOS |
AMI BIOS |
|
内存 |
支持 240-pin 533/400 MHz DDR2 SDRAM DIMM (系统最大支持 2GB |
|
以太网 |
Dual Realtek 8111CP PCIe GbE 控制器 |
|
I/O接口 |
I/O 接口
2 x RS-232
2 x SATA
1 x IDE
1 x LPT
7 x USB 2.0
(支架上一个, 板载通过 pin header引入六个)
1 x PS/2 for KB/MS |
|
数字I/O |
8 bit 数字 I/O, 4-bit 输入/ 4-bit 输出 |
|
Super I/O |
ITE IT8718F |
|
红外连接器 |
1 x 红外 by pin header |
|
音频 |
支持 7.1 通道 HD 音频或 5.1 通道 AC-97 音频通过威强音频套件 |
|
固态电子盘 |
CF type I/II |
|
显示接口 |
VGA 集成于 Intel® 945GSE |
|
看门狗定时器 |
软件可编程支持 1 ~255 sec. 系统复位 |
|
电源 |
AT/ATX 电源 |
|
功耗 |
5V@2.55A, 12V@0.23A (Intel® Atom™ N270 1.6GHz/533MHz CPU 支持 1GB DDR2 533MHz) |
|
工作温度 |
操作: 0°C ~ 60°C ( 32°F~140°F) |
|
相对湿度 |
操作: 5% ~ 95% 无冷凝 |
|
尺寸 |
338 mm x 122 mm |
|
重量 |
GW: 1.0 kg / NW: 0.25 kg |
Ordering Information
|
Part No. |
Description |
|
WSB-945GSE-N270-R10 |
PICMG 1.0 with Intel® Atom™ processor N270 1.6G processor,VGA, Dual PCIe GbE, USB 2.0, SATA |
|
AC-KIT-888HD-R10 |
7.1 Channel HD Audio Kit with Realtek ALC883 support dual audio streams |
|
AC-KIT08R-R10 |
5.1 Channel AC'97 Audio Kit with Realtek ALC655 |
|
32200-000052-RS |
ATA 66/100 flat cable |
|
32102-000100-200-RS |
SATA power cable |
|
19800-00400-100-RS |
LPT cable |
Packing List
|
1 * WSB-945GSE single board computer |
1 * Mini Jumper Pack |
|
2 * SATA cable (P/N:32000-0628000-RS) |
1 * KB/MS Y-cable (P/N:32006-000300-100-RS) |
|
1 * Dual RS-232 cable (P/N:19800-000051-RS) |
1 * USB Cable (P/N:CB-USB02-RS) |
|
1 * Utility CD |
1 * QIG (Quick Installation Guide) |
|
| |
|
|
|
