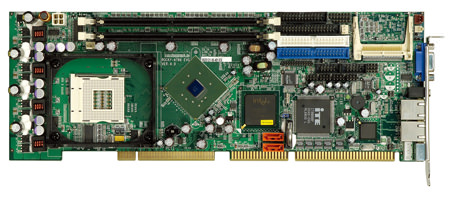

威強CPU長卡系列----ROCKY-4786EVG
Features
1. 符合 PICMG 1.0 和 RoHS
2. 支持长期供货服务
3. 支持 Socket 478 Prescott Intel® Pentium® 4 和 Celeron® D 处理器支持 800MHz (max.) FSB.
4. Intel® Extreme Graphics II 集成图形引擎
5. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢复
Specifications
 ROCKY-4786.pdf
|
CPU |
Socket 478 Intel® Pentium® 4, Celeron® D 和 Celeron® 处理器支持 400 MHz, 533 MHz 或 800MHz FSB |
|
芯片组 |
Intel® 865G+ ICH5 |
|
BIOS |
Award BIOS |
|
内存 |
支持两个 184-pin 1 GB (max.) 400 MHz 或 333 MHz 双通道 DDR SDRAM DIMM (系统最大支持 2 GB) |
|
以太网 |
1st Intel® 82562ET 以太网芯片组 (ROCKY-4786EV) 2nd Intel® 82547 GbE 芯片组 (ROCKY-4786EVG 支持 ASF2.0 远程控制) |
|
I/O接口 |
2 x RS-232
1 x LPT
1 x 红外
8 x USB 2.0
2 x SATA
1 x FDD
2 x IDE
1 x KB/MS (PS/2)
1 x 5-pin header for KB |
|
数字I/O |
N/A |
|
Super I/O |
N/A |
|
红外连接器 |
1 x IrDA |
|
音频 |
Realtek ALC655 AC'97 编解码 |
|
固态电子盘 |
CF Type II |
|
显示接口 |
VGA 集成于 Intel® 865GV |
|
扩展槽 |
N/A |
|
看门狗定时器 |
软件可编程, 支持1~255 sec., 系统复位 |
|
电源 |
AT/ATX 电源 |
|
功耗 |
12 V @ 7.52 A, -12 V @ 500 mA, 5 V @ 6.98 A 运行一个 3 GHz Intel® Pentium® 4 处理器支持 800 MHz FSB 和 512 MB 的 400 MHz 双通道 DDR SDRAM |
|
工作温度 |
操作: 0°C ~ 60°C (32°F ~ 140°F) |
|
相对湿度 |
操作: 5% ~ 95% 无冷凝 |
|
尺寸 |
338 mm x 122 mm |
|
重量 |
GW: 1.1 Kg |
Ordering Information
|
Part No. |
Description |
|
ROCKY-4786EV-RS-R41 |
PICMG1.0 Socket 478 800 MHz FSB based CPU card with VGA, LAN, SATA, USB 2.0 & Audio |
|
ROCKY-4786EVG-RS-R41 |
PICMG1.0 Socket 478 800 MHz FSB CPU card with VGA, LAN, GbE, SATA, USB 2.0 & Audio |
|
CF-478A-RS |
High performance CPU cooler (115 W) |
|
CF-478B-RS |
1U CPU cooler (86 W) |
|
CF-514-RS |
CPU cooler |
|
CF-519-RS |
CPU cooler |
|
32200-000017-RS |
FDD cable |
|
19800-000400-100-RS |
LPT cable |
Packing List
|
1 * ROCKY-4786 single board computer |
1 * Mini jumper pack |
|
2 * SATA cable (P/N:32000-062800-RS) |
1 * SATA power cable (P/N:32102-000100-200-RS) |
|
1 * Keyboard/ PS2 mouse Y cable (P/N:32006-000300-100-RS) |
1 * HDD CABLE (P/N:32200-000052-RS) |
|
1 * power cable (P/N:32100-087100-RS) |
1 * RS-232 cable(2 COM Ports) (P/N:19800-000051-RS) |
|
1 * USB cable (P/N:CB-USB02-RS) |
1 * Utility CD |
|
1 * QIG |
| |
| |
|
|
|
