| 产品名称：ROCKY-3786EVGU2 |
| 浏览次数： |
|

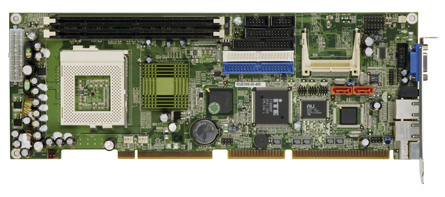

威強CPU長卡系列----ROCKY-3786EVGU2
Features
1. Intel® Graphic 集成图形引擎
2. PC133 SDRAM 内存支持达到 512 MB
3. 支持 Intel® Pentium® III, Tualatin 和 Celeron® 处理器支持 133 MHz (max.) FSB
4. LAN, USB 2.0(ROCKY-3786EVGU2), 音频集成
5. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢复
Specifications
 ROCKY-3786EVGU2.pdf
|
CPU |
Socket 370 Intel® Pentium® III 和 Celeron® 处理器支持 100 MHz 或 133MHz FSB |
|
芯片组 |
Intel® 815E + ICH2 |
|
BIOS |
Award BIOS |
|
内存 |
两个 168-pin 256MB (max.) PC133/100 SDRAM DIMM (系统最大支持 512MB) |
|
以太网 |
ROCKY-3786EV Intel® 82562ET
以太网 芯片组 ROCKY-3786EVGU2 Intel® 82541PI |
|
I/O接口 |
1 x 红外
2 x USB 1.1
1 x FDD
2 x IDE
4 x USB 2.0
(ROCKY-3786EVGU2)
1 x KB/MS (PS/2)
1 x 5-pin header for KB
2 x 带 VIA VT6421 RAID 0,1 功能的 SATA |
|
Super I/O |
ITE IT8712 |
|
音频 |
AC'97 2.3 Realtek ALC655 编解码 |
|
固态电子盘 |
CF Type II |
|
显示接口 |
VGA 集成于 Intel® 815E |
|
扩展槽 |
N/A |
|
看门狗定时器 |
软件可编程支持 1~255 sec. 系统复位 |
|
电源 |
AT/ATX |
|
功耗 |
5V@7.6A,12V@0.230 A 运行一个 1 GHz Intel® Pentium® III 256MB 缓 存处理器 |
|
工作温度 |
操作: 0°C~ 60°C (32°F~140°F) |
|
相对湿度 |
操作: 5% ~ 95% 无冷凝 |
|
尺寸 |
338 mm x 122 mm |
|
重量 |
GW: 1.1 Kg |
Ordering Information
|
Part No. |
Description |
|
ROCKY-3786EV-RS-R41 |
PICMG1.0 Socket 370 base SBC VGA, 10/100 Mbps LAN, CF Type II scoket, and SATA |
|
ROCKY-3786EVGU2-RS-R41 |
PICMG1.0 Socket 370 base SBC VGA, GbE, CF Type II scoket, USB 2.0, and SATA |
|
19800-000800-100-RS |
Audio cable |
|
CF-370A-RS |
CPU cooler (Slim Type CPU Cooler 50 x 52 x 20 mm 40W) |
|
32200-000017-RS |
FDD cable |
|
19800-00400-100-RS |
LPT cable |
Packing List
|
1 * ROCKY-3786 single board computer |
1 * Mini jumper pack |
|
1 * ATA66/100 flat cable (P/N:32200-000052-RS) |
2 * SATA cable (P/N:32000-062800-RS) |
|
1 * SATA power cable (P/N:32102-000100-200-RS) |
1 * Keyboard/ PS2 mouse Y cable (P/N:32006-000300-100-RS) |
|
1 * Dual RS-232 cable (P/N:19800-000051-RS) |
1 * USB cable for ROCKY-3786EVGU2 only (P/N:CB-USB02A-RS ) |
|
1 * USB cable (P/N:CB-USB02-RS) |
1 * Utility CD |
|
1 * QIG |
| |
| |
|
|
|
