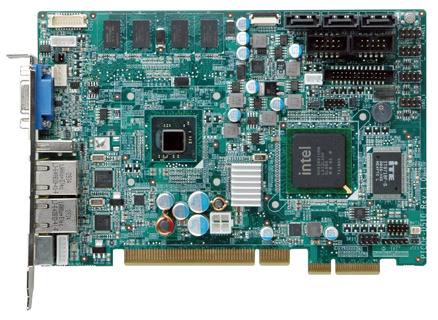

威強半長CPU卡----PICOe-PV-D510
Features
1. PCIe CPU 支持四个 PCIe x1 或一个 PCIe x4 和四个 PCI 扩展
2. Intel® Atom™ Dual Core 处理器 D510 at 1.66GHz 核心速度支持 1MB L2 缓存
3. 512MB 的 667 MHz DDR2 SDRAM 板载并支持 SO-DIMM 插槽扩展
4. 支持 VGA 和 18-bit 单通道l LVDS 支持双显
5. I/O 包括, 两个 RS-232, 七个 USB 2.0 和三个 SATA II
6. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢复
Specifications
 PICOe-PV-D510-945GSE.pdf
|
CPU |
板载 1.66GHz Intel® Atom™ D510 处理器 支持 1MB L2 缓存 |
|
芯片组 |
Intel® ICH8M |
|
BIOS |
AMI BIOS |
|
内存 |
支持 1x 200-pin 667/800MHz DDR2 SDRAM SO-DIMM (最大支持 2GB) 板载 512MB 667MHz DDR2 内存 |
|
以太网 |
Intel® GbE Phy 82567V + PCIe GbE 82583V |
|
I/O接口 |
2 x RS-232 1 x LPT
3 x SATA II 1 x PS/2 for KB/MS
1 x CF Type II
1 x 6-pin wafer header 的 KB/MS
7 x USB2.0
(通过 by header 引入六个, 后边一个) |
|
数字I/O |
8-bit数字I/O, 4-bit输入 / 4-bit输出 |
|
Super I/O |
ITE IT8718 |
|
红外连接器 |
1 x 5-pin header |
|
音频 |
支持 7.1 通道 HD 音频通过威强 AC-KIT- 888HD-R10 套件 |
|
显示接口 |
模拟 CRT: 达到 2048x1536
支持 CRT 热插拔
单通道 18-bit LVDS 支持达到 XGA
(1024x768) & WXGA (1366x768) 分辨率 |
|
扩展槽 |
四个PCI
四个PCI Express x1或一个PCI Express x4 |
|
看门狗定时器 |
软件可编程支持 1~255 sec. 系统复位 |
|
电源 |
电源: 5V/12V, 支持 AT/ATX |
|
风扇 |
1x 4-pin风扇接口 |
|
功耗 |
功耗 5V@4.55A, 12V@0.46A (Intel® Atom™ D510 1.66GHz CPU, 1GB 667MHz DDR2) |
|
图形 |
GMA3150 |
|
工作温度 |
操作: 0°C ~ 60°C (32°F~140°F) |
|
相对湿度 |
操作: 5% ~ 95%, 无冷凝 |
|
尺寸 |
185 mm x 122 mm |
|
重量 |
GW: 1000g / NW: 260g |
Ordering Information
|
Part No. |
Description |
|
PICOe-PV-D510-R10 |
Half-size PCIe CPU Card with Intel® Atom™ D510 1.66GHz/1MB L2, 512MB Memory on board, VGA/LVDS, Dual Intel GbE,USB2.0 and SATA II, RoHS |
|
AC-KIT883HD-R10 |
7.1 channel HD Audio kit with Realtek ALC883 codec and dual audio streams support |
|
19800-000075-RS |
KB/MS cable with bracket |
|
32102-000100-100-RS / 32102-000100-200-RS |
SATA power cable |
|
32200-015100-RS |
LPT cable |
Packing List
|
1 * PICOe-PV-D510 Single Board Computer |
1 * Dual RS-232 cable (P/N:19800-000051-RS) |
|
3 * SATA cable (P/N:32000-0628000-RS) |
1 * KB/MS Y cable (P/N:32006-000300-100-RS) |
|
1 * Mini jumper pack |
1 * QIG |
|
1 * Utility CD |
1 * ATX Power cable (P/N:32102-006500-200-RS ) |
|
1 * USB cable (P/N:CB-USB02-RS) |
| |
| |
|
|
|
