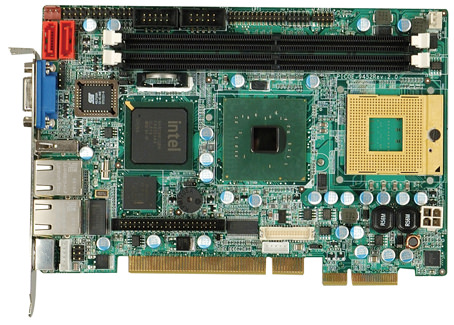

威強半長CPU卡----PICOe-9452
Features
1. PICOe CPU 支持 PCI 和 PCIe 附加卡
2. Intel® Core™2 Duo CPU 支持 FSB 667 MHz
3. 支持 DDRII 400/533/667 MHz 达到 4GB
4. 支持 VGA, 18/24-bit 双通道 LVDS
5. 两个 RS-232, 五个 USB 2.0 和两个 SATA
6. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢复
Specifications
 PICOe-GM45A-9452.pdf
|
CPU |
Socket M Intel® Core™2 Duo, Core™ Duo, Core™ Solo, Celeron® M Mobile 处理器支持 533/667 MHz FSB |
|
芯片组 |
Intel® 945GME + ICH7M |
|
BIOS |
AMI BIOS |
|
内存 |
两个 240-pin 2 GB (max.) 667 MHz, 533 MHz 或 400 MHz 双通道 DDR2 SDRAM DIMM (系统最大支持 4 GB) |
|
以太网 |
Intel® 82573 PCIe GbE 控制器
Intel® 82562 10/100 Mbps 以太网控制器 |
|
I/O接口 |
2 x RS-232
1 x LPT
2 x SATA
1 x IDE
1 x CF Type II
5 x USB 2.0
(板载四个, 支架上两个)
1 x 6-pin header 的 KB/MS |
|
数字I/O |
8-bit 数字 IO (4-bit 输入 / 4-bit 输出) |
|
Super I/O |
IT8712FHX |
|
红外连接器 |
1 x 红外 by pin header |
|
音频 |
7.1 通道 HD 音频套件支持 Realtek ALC888 支持双音频流 5.1 通道音频套件支持 Realtek ALC655 AC'97 编解码器 |
|
显示接口 |
VGA 集成于 Intel® 945GME 18/24-bit 双通道 LVDS TV-out 支持 NTSC/PAL/HDTV 分辨率 (1080i MAX.) 输出 |
|
看门狗定时器 |
软件可编程支持 1~255 sec. 系统复位 |
|
电源 |
AT/ATX 电源 |
|
功耗 |
5V@3.49A, 3.3V@, 0.2A, 12V@1.75A (Intel® Core™2 Duo, T7400 2.16GHz, 512MB, 667MHz DDR2 ) |
|
工作温度 |
操作: 0°C ~ 60°C (32° F ~ 140° F) |
|
相对湿度 |
操作: 5% ~95% 无冷凝 |
|
尺寸 |
185 mm x 122 mm |
|
重量 |
GW: 1000 g / NW: 171 g |
Ordering Information
|
Part No. |
Description |
|
PICOe-9452-R21 |
PCIe CPU Card Intel® Core™ 2 Duo CPU with VGA/LVDS/ LAN/GbE, USB 2.0, SATA and Audio |
|
AC-KIT-883HD-R10 |
7.1 Channel HD Audio Kit with Realtek ALC883 support dual audio streams |
|
AC-KIT08R-R10 |
5.1 Channel AC'97 Audio Kit with Realtek ALC655 |
|
32200-015100-RS |
LPT Cable |
|
HDTVCABLESET-01 |
HDTV cable set with S-Video/ Composite/ Component Interface |
|
CF-479B-RS |
CPU Cooler |
Packing List
|
1 * PICOe-9452 Single Board Computer |
1 * Mini Jumper Pack |
|
1 * IDE flat Cable 44p/40p/40p (P/N:32200-008800-RS) |
2 * SATA Cable (P/N:32000-0628000-RS) |
|
1 * SATA Power Cable (P/N:32102-000100-200-RS) |
1 * KB/MS cable (P/N:32006-000300-100-RS) |
|
1 * Dual RS-232 cable (P/N:19800-000051-RS) |
1 * USB cable (P/N:CB-USB02-RS) |
|
1 * Utility CD |
1 * QIG | |
| |
|
|
|
