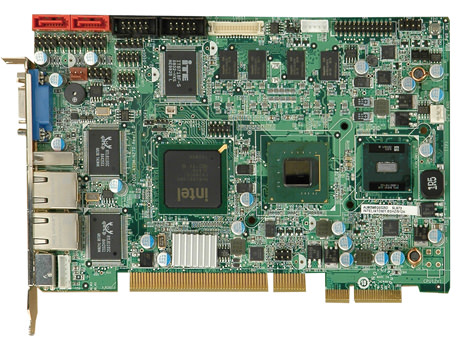

威強半長CPU卡----PICOe-945GSE
Features
1. PCIe CPU 支持四个 PCIe x1 或一个 PCIe x4 和四个 PCI 扩展
2. Intel® Atom™ 处理器 N270 at 1.6GHz 核心速度支持 533 MHz FSB 和 512 KB L2 缓存
3. 512 MB 的 533 MHz DDR2 SDRAM 板载
4. 支持 VGA, HDTV-out (达到 1080i) 和 18-bit 双通道 LVDS 支持双显
5. I/O 包括两个 RS-232, 七个 USB 2.0 和两个 SATA
6. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢复
Specifications
 PICOe-945GSE.pdf
|
CPU |
板载 Intel® Atom™ N270 处理器 1.6 GHz 512 KB L2 缓存支持 533MHz FSB |
|
芯片组 |
Intel® 945GSE + ICH7M |
|
BIOS |
AMI BIOS |
|
内存 |
板载 512 MB DDR2 533 MHz 内存和 一个 200-pin 533/400 MHz DDR2 SDRAM SO-DIMM (系统最大支持 2GB) |
|
以太网 |
Dual PCI Realtek 8110SC GbE |
|
I/O接口 |
2 x RS-232
2 x SATA
1 x LPT
1 x CF type I/II
1 x PS/2 for KB/MS
7 x USB 2.0
(支架上一个, 板载通过 pin header 引入的六个) |
|
数字I/O |
8-bit 数字 I/O, 4-bit 输入/ 4-bit 输出 |
|
Super I/O |
ITE IT8718F |
|
红外连接器 |
1 x 红外 by pin header |
|
音频 |
支持 7.1 通道 HD 音频或 5.1 通道 AC-97 音频通过威强音频套件 |
|
固态电子盘 |
1 x CF type I/II |
|
显示接口 |
VGA 集成于 Intel® 945GSE
HDTV/TV 支持 NTSC/PAL 和 HDTV分辨率
达到 1080i
18-bit 双通道 LVDS |
|
看门狗定时器 |
软件可编程支持 1 ~255 sec. 系统复位 |
|
电源 |
AT/ATX 电源 |
|
功耗 |
功耗 5V@2.89A, 12V@0.22A (Intel® Atom™ N270 1.6 GHz / 533 MHz CPU with 1GB DDR2 533 MHz) |
|
工作温度 |
操作: 0ºC ~ 60ºC ( 32ºF ~ 140ºF) |
|
相对湿度 |
操作: 5% ~95% 无冷凝 |
|
尺寸 |
185 mm x 122 mm |
|
重量 |
GW: 1000 g / NW: 250 g |
Ordering Information
|
Part No. |
Description |
|
PICOe-945GSE-N270-512MB-R10 |
Half-size PCIe CPU Card with Intel® Atom™ processor, 512MB memory on board, VGA/LVDS/HDTV-out, Dual GbE, USB 2.0 and SATA |
|
AC-KIT883HD-R10 |
7.1 Channel HD Audio Kit with Realtek ALC883 support dual audio streams |
|
AC-KIT08R-R10 |
5.1 Channel AC'97 Audio Kit with Realtek ALC655 |
|
HDTVCABLESET-01 |
HDTV Cable Set with S-Video, Composite and Component Interfaces |
|
32102-000100-200-RS |
SATA power cable |
|
32200-015100-RS |
LPT cable |
Packing List
|
1 * 1 x PICOe-945GSE single board computer |
1 * Mini Jumper Pack |
|
2 * SATA cable (P/N:32000-062800-RS) |
1 * KB/MS Y cable (P/N:32006-000300-100-RS) |
|
1 * Dual RS-232 cable (P/N:19800-000051-RS) |
1 * USB Cable (P/N:CB-USB02-RS) |
|
1 * Utility CD |
1 * QIG | |
| |
|
|
|
