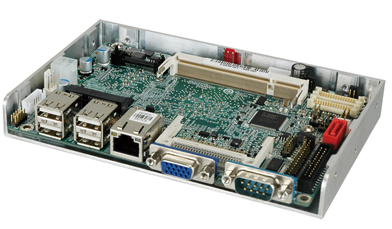

威強嵌入式主板----WAFER-US15WP2
Features
1. Intel® Atom™ 处理器 Z510P/Z530P CPU 支持超低电压和无风扇
2. 单电压 12V 输入和 5V 输出支持 SATA 接口
3. Dual LVDS 支持双独立显示
4. 高图形性能支持 H.264, MPEG1/2/4, VC1/WMV9 高清解码
5. 支持四个 COM, 六个 USB, 六个 SATA 和 CF Type I 插槽
6. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢复
Specifications
 WAFER-US15WP2.pdf
|
CPU |
1.6GHz Intel® Atom™ Z530P 处理器支持 533MHz FSB
1.6GHz Intel® Atom™ Z510P 处理器支持 400MHz FSB |
|
芯片组 |
Intel® US15WP |
|
BIOS |
AMI BIOS |
|
内存 |
支持一个200-pin 400/533MHz DDR2 SDRAM SO-DIMM (系统最大支持2GB)
** Z530P内存支持533MHz
** Z510P内存支持400MHz |
|
以太网 |
一个 Intel® 82574L PCIe GbE 控制器 |
|
I/O接口 |
6 x USB 2.0
1 x CF Type I
3 x RS232
1 x LPT
1 x PS/2支持KB/MS
1 x RS-232/422/485 w/auto流控制
1 x SATA (IDE to SATA, 1 x 2pin晶片盒支持SATA 5V输出) |
|
数字I/O |
8-bit数字I/O, 4-bit输入 / 4-bit输出, 通过super I/O |
|
Super I/O |
Fintek F81865 |
|
红外连接器 |
1 x 红外接口 |
|
音频 |
HD 编解码 with Realtek ALC888 |
|
显示接口 |
Intel® Graphics Media Accelerator 500 (GMA500)
VGA支持Chrontel CH7317
LVDS1: 24 bit Dual-Channel LVDS支持SDVO通过芯片Novatek NT6866UFG
支持分辨率640x480, 800x600, 1024x768, 1280x1024, 1366x768, 1920x1080
LVDS2: 24 bit Single-channel LVDS集成Intel® US15WP |
|
扩展槽 |
1 x PCIe Mini 卡 |
|
看门狗定时器 |
软件可编程, 支持1-255 sec., 通过super I/O |
|
电源 |
仅支持12V, AT/ATX |
|
功耗 |
12V@1.15A, Intel® Atom™ Z530P 1.6GHz/DDR2 1GB |
|
工作温度 |
0°C ~ 60°C (32°F~140°F) |
|
相对湿度 |
5% ~95% 无冷凝 |
|
重量 |
GW: 700g / NW: 350g |
Ordering Information
|
Part No. |
Description |
|
WAFER-US15WP2-Z530P-R10 |
3.5" SBC with Intel® Atom™ Z530P 1.6GHz, 24bit+48bit Dual LVDS, GbE, CFI, USB, SATA |
|
WAFER-US15WP2-Z510P-R10 |
3.5" SBC with Intel® Atom™ Z510P 1.1GHz, 24bit+48bit Dual LVDS, GbE, CFI, USB, SATA |
|
32000-070301-RS |
Dual port USB cable |
|
32200-015100-RS |
LPT Cable |
|
32200-026500-RS |
RS-232/422/485 Cable |
|
32100-043403-RS |
ATX power cable |
Packing List
|
1 * WAFER-US15WP2 single board computer |
1 * SATA 5V power output cable kit (P/N:32801-000201-100-RS) |
|
2 * RS-232 cable (P/N:32200-000049-RS) |
1 * KB/MS Cable (P/N:32000-023800-RS) |
|
1 * Power cable (P/N:32100-087100-RS) |
1 * Audio cable (P/N:32000-072100-RS) |
|
1 * Enclosure Heatsink |
1 * Mini jumper |
|
1 * Utility CD |
1 * QIG | |
| |
|
|
|
