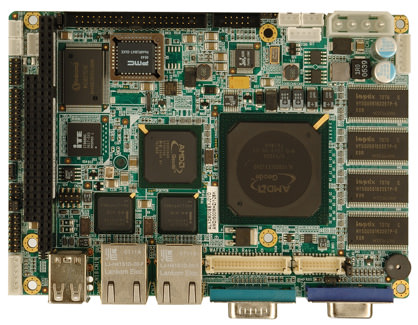

威強嵌入式主板----WAFER-LX3
Features
1. 3.5” 类型支持MD® Geode™ LX800 (500MHz) CPU
2. 板载内存支持达到 512MB
3. VGA, 24-bit TTL, 18-bit LVDS 显示接口
4. 两个 RS-232 和 RS-422/485
5. 支持宽温
6. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢复
Specifications
 WAFER-LX3.pdf
|
CPU |
板载 AMD® Geode™ LX800(500MHz) 处理器 |
|
芯片组 |
AMD® Geode™ LX800 + CS5536 |
|
BIOS |
Award BIOS |
|
内存 |
板载内存支持达到 512MB |
|
以太网 |
Dual 10/100 Mbps Intel® 82551ER 控制器 |
|
I/O接口 |
3 x RS-232
1 x RS-422/485
4 x USB 2.0
1 x IDE
1 x LPT
1 x CF Type II |
|
数字I/O |
8-bit数字I/O, 4-bit输入 / 4-bit输出 |
|
Super I/O |
SMSC 3114 |
|
音频 |
AC`97编解码支持Realtek ALC203 |
|
固态电子盘 |
CF type I/II |
|
显示接口 |
VGA集成于AMD Geode™ LX800
24-bit TTL
18-bit单通道LVDS |
|
扩展槽 |
PC/104 (ISA Bus) |
|
看门狗定时器 |
软件可编程支持 1 ~255 sec. 系统复位 |
|
电源 |
仅支持 5V, AT/ATX 支持 |
|
功耗 |
5V@1.34A (AMD Geode LX800 (500MHz) CPU支持256MB板载内存) |
|
工作温度 |
0°C ~ 60°C 支持 WAFER-LX3-800
-40°C ~ 85°C 支持 WAFER-LX3-800W |
|
相对湿度 |
操作: 5% ~95% 无冷凝 |
|
尺寸 |
146 mm x 102 mm |
|
重量 |
GW: 600g / NW: 160g |
Ordering Information
|
Part No. |
Description |
|
WAFER-LX3-800-256MB-R20 |
3.5" SBC with AMD® Geode™ LX800 Processor, VGA/LVDS/TTL, Dual LAN, USB 2.0, Audio, on-board 256MB memory |
|
WAFER-LX3-800W-256MB-R20 |
3.5" SBC with AMD® Geode™ LX800 (500MHz) Processor, VGA/LVDS/TTL, Dual LAN, USB 2.0, Audio, on-board 256MB memory and wide operating temperature (-40ºC~+85ºC) |
|
32200-015100-RS |
LPT cable |
Packing List
|
1 * WAFER-LX3 Single Board Computer |
1 * Mini Jumper Pack |
|
1 * IDE flat cable 44p/44p (P/N:32200-000009-RS) |
1 * RS-232/422/485 cable (P/N:32200-026500-RS) |
|
1 * KB/MS Y cable (P/N:32000-023800-RS) |
1 * USB cable (P/N:32000-070301-RS) |
|
1 * Audio cable (P/N:32000-072100-RS) |
1 * Utility CD |
|
1 * QIG |
|
|
| |
|
|
|
