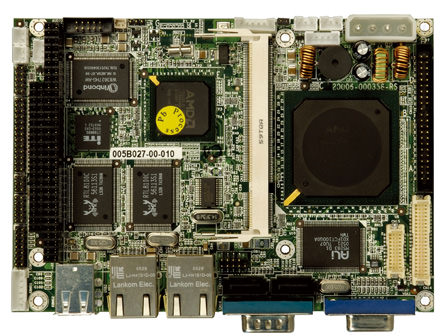

威強嵌入式主板----WAFER-LX
Features
1. 3.5” 类型, AMD® LX800 处理器嵌入式板支持 RoHS
2. DDR 333/400MHz SO-DIMM SDRAM 达到 1GB
3. 完整的 I/O 支持两个 SATA, IDE, CF Type II, PC/104, Dual LAN 和四个 USB 2.0
4. 24-bit TTL/ 18-bit 单通道 LVDS
5. 支持低电压的嵌入式应用, 无风扇设计支持 Windows® XP/CE/XPe
6. Thin Client 的最佳选择 Windows® CE 5.0, XPe OS 影像支持 ICA, RDP 和 IE APs 准备
7. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢复
Specifications
 WAFER-LX.pdf
|
CPU |
板载AMD® Geode™ LX800(500MHz) 处理器 |
|
芯片组 |
AMD® Geode LX800 + AMD® CS5536 |
|
BIOS |
Award BIOS |
|
内存 |
1 x 200-pin 400/333MHz DDR SDRAM SO-DIMM (系统最大支持1GB) |
|
以太网 |
10/100Mbps Dual RTL8100C Ethernet 芯片组 |
|
I/O接口 |
4 x USB 2.0
2 x SATA支持VIA VT6421A RAID 0,1 功能
1 x LPT
2 x RS-232
1 x RS-422/485
1 x PS/2 KB/KS
1 x IDE |
|
数字I/O |
8-bit数字I/O, 4-bit输入 / 4-bit输出, 通过super I/O |
|
Super I/O |
W83627EHG |
|
红外连接器 |
1 x 红外接口 by pin hearer |
|
音频 |
Realtek ALC203支持AC’97编解码 |
|
显示接口 |
VGA集成于AMD® Geode LX800
24 bit TTL
18-bit单通道LVDS |
|
扩展槽 |
1 x PC/104 |
|
看门狗定时器 |
软件可编程, 支持1~255 sec., 系统复位 |
|
电源 |
仅支持 5V, AT/ATX 电源支持 |
|
功耗 |
5V@1.53A (AMD® LX800 支持 DDR 400MHz/ 1GB) |
|
工作温度 |
操作:0 ~ 60º (32 ~ 140ºF) |
|
相对湿度 |
操作:5% ~ 95%, 无冷凝 |
|
尺寸 |
146 mm x 102 mm |
|
重量 |
GW: 670g; NW: 230g |
Ordering Information
|
Part No. |
Description |
|
WAFER-LX-800-R12 |
3.5" SBC with AMD LX 800 processor, Audio, VGA/LVDS/TTL, Dual LAN and SATA connectors |
|
32200-015100-RS |
LPT cable |
Packing List
|
1 * WAFER-LX800 single board computer |
1 * Audio cable (P/N:32000-072100-RS) |
|
1 * IDE Flat Cable 44p/44p (P/N:32200-000009-RS) |
2 * SATA Cable (P/N:32000-0628000-RS) |
|
1 * SATA Power Cable (P/N:32102-000100-200-RS) |
1 * RS-232/422/485 Cable (P/N:32200-026500-RS) |
|
1 * KB/MS Y Cable (P/N:32000-023800-RS) |
1 * USB Cable (P/N:32000-070301-RS) |
|
1 * Mini Jumper Pack |
1 * Utility CD |
|
1 * QIG(Quick Installation Guide) |
| |
| |
|
|
|
