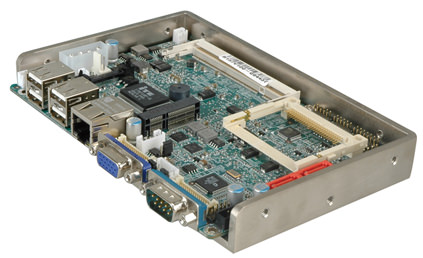

威強嵌入式主板----WAFER-945GSELVDS2
Features
1. Intel® Atom™ N270 1.6GHz CPU 支持超低电压和无风扇
2. 单低电压 5V 设计, 12V 支持 LCD
3. Dual LVDS 支持 36-bit 和 48-bit 支持双独立显示
4. 支持两个 SATA, 四个 COM, 六个 USB, PCIe Mini 卡, CF Type II 和音频
5. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢复
Specifications
 WAFER-945GSELVDS2.pdf
|
CPU |
Intel® Atom™处理器N270 1.6GHz支持一个533Mhz FSB |
|
芯片组 |
Intel® 945GSE
Intel® 82801GBM/ICH7M |
|
BIOS |
AMI BIOS |
|
内存 |
一个 200-pin 400/533MHz DDR2 SDRAM SO-DIMM (系统最大支持 2GB) |
|
以太网 |
一个 Realtek RTL8111CP PCIe GbE 控制器 |
|
I/O接口 |
6 x USB 2.0
2 x SATA
3 x RS-232
1 x RS-232/422/485
1 x PS/2支持KB/MS
1 x CF Type II |
|
数字I/O |
8-bit数字I/O (4-bit输入, 4-bit输出) |
|
Super I/O |
ITE IT8718 |
|
音频 |
Realtek ALC655支持AC'97编解码器 |
|
显示接口 |
Intel® Graphics Media Accelerator 950
VGA集成Intel® 945GSE
LVDS1:18 bit双通道LVDS集成Intel® 945GSE
LVDS2:18/24双通道LVDS支持通过Chrontel CH7308 |
|
扩展槽 |
1x PCI Express Mini卡 |
|
看门狗定时器 |
软件可编程支持 1~255 sec. 系统复位 |
|
电源 |
仅支持 5V, 12V 支持 LCD 系统风扇, AT/ATX 支持 |
|
功耗 |
5V@2.49A (Intel® Atom™ N270 1.6G 支持 2GB DDR2) |
|
工作温度 |
操作: 0°C~ 60°C (32°F~140°F) |
|
相对湿度 |
操作: 5% ~95 无冷凝 |
|
尺寸 |
146 mm x 102 mm |
|
重量 |
GW: 700g / NW: 350g |
Ordering Information
|
Part No. |
Description |
|
WAFER-945GSELVDS2-N270-R10 |
3.5" SBC with Intel® Atom™ N270 1.6GHz, VGA/18-bit and 24-bit dual channel LVDS, GbE,CFII, USB, Audio, SATA |
|
32000-070301-RS |
Dual port USB cable |
|
32200-026500-RS |
RS-232/422/485 cable |
|
32100-052100-RS |
ATX power cable |
|
32102-000100-200-RS |
SATA power cable |
Packing List
|
1 * WAFER-945GSELVDS2 single board computer |
2 * SATA cable (P/N:32000-062800-RS) |
|
1 * KB/MS cable (P/N:32000-023800-RS) |
1 * Audio cable (P/N:32000-072100-RS) |
|
2 * RS-232 cable (P/N:32200-000049-RS) |
1 * Enclosure heatsink |
|
1 * Mini jumper pack |
1 * Utility CD |
|
1 * QIG |
| |
| |
|
|
|
