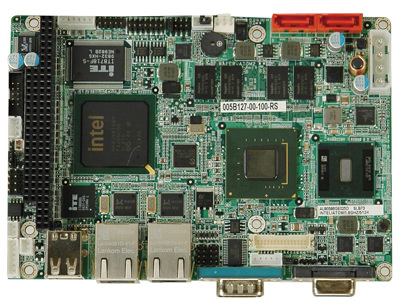

威強嵌入式主板----WAFER-945GSE2
Features
1. Intel® Atom™ N270 1.6GHz 处理器支持超低电压无风扇
2. 支持 VGA 和 LVDS支持双显
3. 板载 1GB DDR2 内存
4. 支持两个 COM, 六个 USB2.0, 两个 SATA 和 CF Type II 插槽
5. 支持 PC/104 ISA 扩展插槽
6. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢复
Specifications
 WAFER-945GSE2.pdf
|
CPU |
Intel® Atom™ Processor N270 1.6GHz支持一个533Mhz FSB |
|
芯片组 |
Intel® 945GSE
Intel® 82801GBM/ICH7M |
|
BIOS |
AMI BIOS |
|
内存 |
1GB 板载 DDR2 SDRAM |
|
以太网 |
Dual Realtek RTL8111CP PCIe GbE 控制器 |
|
I/O接口 |
6 x USB 2.0
1 x RS-232
1 x PS/2 for KB/MS
2 x SATA
1 x RS-232/422/485
1 x CF II |
|
数字I/O |
8-bit 数字 I/O (4-bit 输入, 4-bit 输出) |
|
Super I/O |
ITE IT8718 |
|
音频 |
Realtek ALC655支持AC'97编解码 |
|
显示接口 |
Intel® Graphics Media Accelerator 950 VGA 集成于 Intel® 945GSE 18-bit 双通道 LVDS 集成于 Intel® 945GSE |
|
扩展槽 |
PC/104 (ISA Bus, 不支持ISA DMA模式) |
|
看门狗定时器 |
软件可编程支持 1~255 sec. 系统复位） |
|
电源 |
仅支持5V, 12V 适用于LCD/系统风扇, 支持AT/ATX |
|
功耗 |
5V@3.1A (Intel® Atom™ N270 1.6G 支持板载 1GB DDR2) |
|
工作温度 |
0ºC~ 60ºC (WAFER-945GSE2-N270-R10)
-20ºC ~ 70ºC (WAFER-945GSE2-N270W-R10) |
|
相对湿度 |
5% ~95% 无冷凝 |
|
尺寸 |
146 mm x 102 mm |
|
重量 |
GW: 700g NW: 230g |
Ordering Information
|
Part No. |
Description |
|
WAFER-945GSE2-N270-R10 |
3.5" SBC with Intel® Atom™ processor N270 1.6G, VGA/LVDS, Dual GbE,CFII, USB, SATA, on board 1GB memory and PC/104 |
|
WAFER-945GSE2-N270W-R10 |
3.5" SBC with Intel® Atom™ processor N270 1.6G, VGA/LVDS, Dual GbE,CFII, USB, SATA, on board 1GB memory and PC/104 |
|
32000-070301-RS |
Dual port USB cable |
|
32200-026500-RS |
RS-232/422/485 Cable |
|
32100-052100-RS |
ATX power cable |
|
32100-088600-RS |
SATA power cable |
Packing List
|
1 * WAFER-945GSE2 single board computer |
2 * SATA cable (P/N:32000-062800-RS) |
|
1 * KB/MS cable (P/N:32000-023800-RS) |
1 * Audio cable (P/N:32000-072100-RS) |
|
4 * Plastic intermediate pole for PC/104 |
1 * Mini jumper pack |
|
1 * Utility CD |
1 * QIG (Quick Installation Guide) | |
| |
|
|
|
