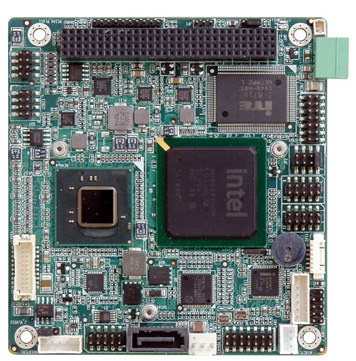

威強嵌入式主板----PM-PV-N4551/D5251
Features
1. Intel® Atom™ N455/D525 处理器支持 DDR3 解决方案
2. 单电压 5V 设计, 12V 支持 LCD/风扇
3. 单通道 18-bit LVDS/ VGA 输出显示
4. 支持两个 COM, 四个 USB, SATA 3Gb/s 和 CF Type II 插槽
5. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢复
Specifications
 PM-PV-N4551-D5251.pdf
|
CPU |
Intel® Atom™ N455 单核处理器 1.66GHz / 512KB L2 缓存
Intel® Atom™ D525 双核处理器 1.8GHz/1MB L2 缓存 |
|
芯片组 |
Intel® ICH8M |
|
BIOS |
UEFI BIOS |
|
内存 |
一个 204-pin 800MHz DDR3 SDRAM SO-DIMM (系统最大支持 4GB for D525)
一个 204-pin 800MHz DDR3 SDRAM SO-DIMM (系统最大支持 2GB for N455) |
|
以太网 |
Intel® 82567V GbE Ethernet PHY |
|
I/O接口 |
4 x USB 2.0
1 x SATA 3Gb/s
1 x RS-232
1 x RS-232/422/485
1 x KB/MS
1 x CF 卡插槽 |
|
数字I/O |
8-bit 数字 I/O, 4-bit 输入 / 4-bit 输出 |
|
Super I/O |
ITE IT8718F |
|
音频 |
7.1 通道高清音频套件支持 Realtek ALC883 解码支持双音频流 |
|
显示接口 |
模拟 CRT 达到 2048x1536 for D525, 1400x1050 for N455
支持 CRT 热插拔
单通道 18-bit LVDS,
分辨率支持达到 WXGA 1366x768 或 XGA 1024x768 |
|
扩展槽 |
1 x PCI-104 插槽 |
|
看门狗定时器 |
软件可编程支持 1~255 sec. 系统复位通过 Super I/O |
|
电源 |
5V 电源输入, AT/ATX 支持 |
|
功耗 |
5V@3.31A (Intel® Atom™ D525 支持 1GB DDR3) 5V@2.39A (Intel® Atom™ N455 支持 1GB DDR3) |
|
图形 |
GMA 3150 图形核心速度 400MHz for D525
图形核心速度 200MHz for N455 |
|
工作温度 |
-20°C ~ 60°C (无风流环境), -20°C ~ 70°C (D525 CPU,有风流环境)
-20°C ~ 70°C (无风流环境), -20°C ~ 75°C (N455 CPU,有风流环境) |
|
相对湿度 |
操作: 5% ~ 95% 无冷凝 |
|
尺寸 |
96mm x 90mm |
Ordering Information
|
Part No. |
Description |
|
PM-PV-D5251-R10 |
PC/104 SBC with Intel® Atom™ D525 1.8GHz, DDR3, VGA/ LVDS, GbE, USB 2.0, SATA 3Gb/s and CF II, RoHS |
|
PM-PV-N4551-R10 |
PC/104 SBC with Intel® Atom™ N455 1.66GHz, DDR3, VGA/ LVDS, GbE, USB 2.0, SATA 3Gb/s and CFII, RoHS |
|
32205-000300-100-RS |
RS-232/422/485 cable |
|
32102-000100-200-RS |
SATA power cable |
|
AC-KIT-888HD-R10 |
7.1 channel HD Audio Kit with Realtek ALC888 support dual audio streams |
|
CF-PV4010-R10 |
CPU fan (40 x 40 x 10mm) |
Packing List
|
1 * PM-PV-N4551/D5251 single board computer |
1 * PS/2 KB/MS cable (P/N:32000-023800-RS) |
|
1 * Dual ports USB cable (P/N:32000-070301-RS) |
1 * VGA cable (P/N:32000-033804-RS) |
|
1 * LAN cable (P/N:32013-000400-100-RS) |
1 * Power cable (P/N:32000-130300-RS) |
|
1 * RS-232 cable |
1 * SATA cable |
|
1 * Mini jumper pack |
1 * Utility CD |
|
1 * QIG |
| |
