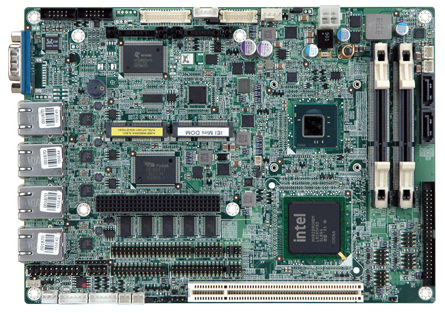

威強嵌入式主板----NOVA-PV-D4251/D5251
Features
1. 5.25" SBC 支持 Intel® Atom™ D525 / D425 处理器
2. DDR3 800/1066 MHz 支持达到 4GB
3. VGA/ 18-bit 单通道/ 24-bit 双通道 LVDS 支持双独立显示
4. 四个 PCIe 网络, 三个 SATA 3Gb/s, 和六个 RS-232 串口
5. TPM V1.2 硬件安全功能支持通过 TPM 模块
6. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢复
Specifications
 NOVA-PV-D4251.pdf
|
CPU |
Intel® Dual Core Atom™ D525 处理器 1.8GHz/1MB L2 缓存
Intel® Single Core Atom™ D425 处理器 1.8GHz / 512KB L2 缓存 |
|
芯片组 |
Intel® ICH8M |
|
BIOS |
UEFI BIOS |
|
内存 |
两个 204-pin 800MHz DDR3 SDRAM SO-DIMMs (系统最大支持 4GB) for D525/D425 |
|
以太网 |
四个 PCIe Realtek RTL8111E GbE 控制器, LAN1 支持 SF2.0 |
|
I/O接口 |
5 x RS-232
1 x RS-232/422/485 自动气流控制
8 x USB 2.0
2 x SATA 3Gb/s
1 x LPT
1 x IDE
1 x CF Type II
1 x 6-pin header for KB/MS |
|
数字I/O |
16-bit 数字 I/O, 8-bit 输入 / 8-bit 输出 |
|
Super I/O |
Fintek F81865 |
|
TPM |
2 x 10-pin pinheader |
|
SMBus |
1 x 4-pin wafer |
|
音频 |
Realtek ALC 888 HD 编解码 |
|
显示接口 |
模拟 CRT 达到 2048x1536 for D525/ D425
支持 CRT 热插拔
18-bit 单通道 LVDS, 分辨率支持达到 WXGA 1366x768 或 XGA 1024x768
24-bit 双通道 LVDS 通过 Novatek 68667UFG, 分辨率支持达到 1920x1080 |
|
扩展槽 |
1 x PCI-104
2 x PCIe Mini 卡插槽, 一个支持威强 Mini DOM
1 x PCI |
|
看门狗定时器 |
软件可编程支持 1~255 sec. 系统复位 |
|
电源 |
仅支持 12V |
|
功耗 |
12V@1.46A (Intel® Atom™ D525 1.8GHz 支持 DDR3 1GB*2) |
|
总线接口 |
DC 接口
1 x 4-pin CPU 风扇接口
1 x 3-pin 系统风扇接口
2pcs 1 x 2-pin wafer 支持 SATA 电源 5V 接口 |
|
图形 |
GMA 3150
图形核心速度 400MHz for D525/ D425 |
|
工作温度 |
-20°C ~ 60°C 无风流环境, -20°C ~ 70°C 有风流环境支持 D525 处理器
-20°C ~ 65°C 无风流环境, -20°C ~ 70°C 有风流环境支持 D425 处理器 |
|
相对湿度 |
操作: 5% ~ 95%, 无冷凝 |
|
尺寸 |
203 mm x 146 mm |
|
重量 |
GW: 1000g / NW: 400g |
Ordering Information
|
Part No. |
Description |
|
NOVA-PV-D5251-G4-R10 |
5.25" SBC, Intel® Dual Core Atom™ D525 1.8GHz, DDR3, 18 bits LVDS/ VGA, Dual PCIe Mini, Quad PCIe GbE, USB2.0, SATA 3Gb/s, audio, RoHS |
|
NOVA-PV-D4251-G2L2-R10 |
5.25" SBC, Intel® Dual Core Atom™ D425 1.8GHz, DDR3, 18+48-bits LVDS/ VGA, Dual PCIe Mini, Dual PCIe GbE, USB2.0, SATA 3Gb/s, audio, RoHS |
|
NOVA-PV-D5251-G2L2-R10 |
5.25" SBC, Intel® Dual Core Atom™ D525 1.8GHz, DDR3,18+48 bits LVDS/ VGA, Dual PCIe Mini, Dual PCIe GbE,USB2.0, SATA 3Gb/s, audio, RoHS |
|
32200-000009-RS |
44 pin 2.5" IDE cable |
|
32200-015100-RS |
LPT cable |
|
32205-000300-100-RS |
RS-232/422/485 cable |
|
19FTS00032100-000001-RS |
CPU fan |
|
TPM-IN01-R11 |
20-Pin Infineon TPM module, software management tool, firmware V3.17 |
Packing List
|
1 * NOVA-PV-D4251/D5251 single board computer |
1 * KB/MS Y cable (P/N:32000-023800-RS) |
|
1 * VGA cable (P/N:32000-033804-RS) |
1 * Audio cable (P/N:32000-072100-RS) |
|
1 * Quad RS-232 cable (P/N:32100-147900-RS) |
1 * SATA with Power cable kit (P/N:32801-000201-100-RS) |
|
1 * USB cable (P/N:32000-070301-RS) |
1 * Mini jumper pack |
|
1 * QIG |
1 * Utility CD | |
