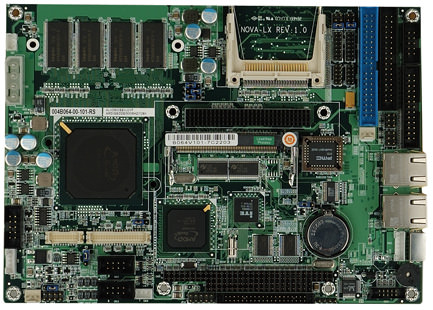

威強嵌入式主板----NOVA-LX
Features
1. 5.25" 类型支持 MD® Geode™ LX800 CPU
2. 板载 256 MB 内存, 可选内存达到 512 MB
3. VGA, 24-bit TTL, 18-bit 单通道 LVDS 显示接口
4. 六个 RS-232, 两个 RS-232/422/485, 四个 USB 2.0
5. 支持宽温
6. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢复
Specifications
 NOVA-LX.pdf
|
CPU |
板载 AMD® Geode™ LX800 (500MHz) 处理器 |
|
芯片组 |
AMD® Geode™ CS5536 I/O 配件 |
|
BIOS |
AMI BIOS |
|
内存 |
板载 256 MB DDR SDRAM 支持可选 512 MB |
|
以太网 |
10/100Mbps Dual Realtek RTL8100C 网络芯片组 |
|
I/O接口 |
6 x RS-232
(COM1 和 COM2, DB9 pin-9 电压 +5V, +12V 跳线选择) 2 x RS-232/422/485 (COM3, COM4)
4 x USB 2.0
1 x IDE
1 x FDD
1 x LPT
1 x PS2 KB/MS |
|
数字I/O |
8-bit数字I/O, 4-bit输入 / 4-bit输出 |
|
Super I/O |
W83627EHG |
|
音频 |
AC`97编解码支持Realtek ALC203 |
|
固态电子盘 |
CF type I/II |
|
显示接口 |
VGA集成于AMD® LX800
24-bit TTL
18-bit单通道LVDS |
|
扩展槽 |
1 x PC/104+ (ISA+PCI Bus)
1 x Mini PCI |
|
看门狗定时器 |
软件可编程支持 1 ~255 sec. 系统复位 |
|
电源 |
仅支持 5V, 12V 支持 LCD&COM1/2, AT/ATX |
|
功耗 |
5V@1.66A (AMD® LX800 500MHz CPU支持256 MB板载内存) |
|
工作温度 |
操作:
NOVA-LX-800W: -20°C ~ +80°C
NOVA-LX-800: 0°C ~ +60°C |
|
相对湿度 |
操作: 5% ~95% 无冷凝 |
|
尺寸 |
203 mm x 146 mm |
|
重量 |
GW: 700 g / NW: 260 g |
Ordering Information
|
Part No. |
Description |
|
NOVA-LX-800W-R11 |
5.25" SBC, AMD® Geode™ LX800 CPU, VGA/LVDS/TTL, Dual LAN, USB 2.0, Audio, on-board 256 MB memory and wide operating temperature (-20ºC~+80ºC) |
|
NOVA-LX-800-R11 |
5.25" SBC, AMD® Geode™ LX800 CPU, VGA/LVDS/TTL, Dual LAN, USB 2.0, Audio, on-board 256 MB memory |
|
32200-000017-RS |
FDD cable |
|
19800-000400-100-RS |
LPT Cable |
|
32200-026500-RS |
RS-232/422/485 cable |
Packing List
|
1 * NOVA-LX single board computer |
1 * Quad RS-232 adapter cable (P/N:32200-025401-RS) |
|
2 * Single RS-232 cable (P/N:32200-000049-RS) |
1 * IDE flat cable (P/N:32200-000052-RS) |
|
1 * VGA cable (P/N:32000-033800-RS) |
1 * KB/MS Y cable (P/N:32000-000138-RS) |
|
1 * Audio cable (P/N:32000-072100-RS) |
2 * USB cable (P/N:32000-044300-RS) |
|
1 * Mini jumper pack |
1 * Utility CD |
|
1 * QIG |
| |
| |
|
|
|
