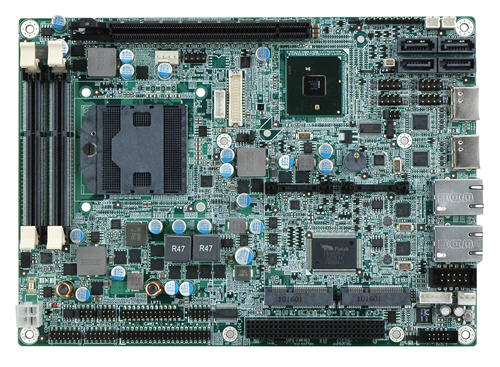

威強工業主板----NOVA-HM551
Features
1. 5.25" SBC 支持 Socket G 支持 Intel® 32nm/45nm Core™ i7/ i5/ i3 和
Celeron® 处理器
2. 双通道 800/1066HMz DDR3 SDRAM 支持 (系统最大支持 8 GB)
3. 18/24-bit 双通道 LVDS/ 模拟 CRT/ Dual HDMI 输出支持
4. 支持 PCIe x16, Dual PCIe Mini 卡 和 PCI-104 device
5. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢复
Specifications
 NOVA-HM551.pdf
|
CPU |
Socket G1 for Intel® mobile Core™ i7/ i5/ i3 和 Celeron® 处理器 (Socket 988) |
|
PCH |
Intel® HM55 |
|
BIOS |
UEFI BIOS |
|
内存 |
两个 204-pin 4GB (max.) 800/1066MHz 双通道 DDR3 SDRAM SO-DIMM (系统最大支持 8GB) |
|
以太网 |
Dual PCIe GbE 控制器通过 Realtek RTL8111E, LAN1 支持 SF2.0 |
|
I/O接口 |
4 x RS-232
2 x RS-232/422/485 支持自动流控制
8 x USB 2.0
4 x SATA 3Gb/s 支持 DC 电源输出
1 x LPT
1 x 6-pin header for KB/MS |
|
数字I/O |
8-bit 数字 I/O, 4-bit 输入 / 4-bit 输出 |
|
Super I/O |
Fintek F81865 |
|
TPM |
板载 Infineon SLB9635TT1.2 |
|
SMBus |
1 x 4-pin wafer 接口 |
|
音频 |
板载 Realtek ALC888 HD 音频解码 |
|
显示接口 |
VGA 集成于 Intel®HM55 支持达到 QXGA 18/24-bit 双通道 LVDS Dual HDMI 输出 |
|
LAN |
Dual PCIe GbE 控制器通过 Realtek RTL8111E, LAN1 支持 ASF2.0 |
|
扩展槽 |
1 x PCIe x16 插槽
1 x PCI-104
2 x PCIe Mini 卡插槽 (USB+PCIe 信号) |
|
看门狗定时器 |
软件可编程支持 1~255 sec. 系统复位 |
|
电源 |
仅支持 12V DC, AT/ATX 电源支持通过跳线 |
|
风扇 |
1 x 4-pin 支持 CPU 风扇
1 x 3-pin 支持机箱风扇 |
|
功耗 |
12V@4.67A (2.66GHz Intel® Core™ i7 620M CPU 支持 DDR3 1333MHz 4GB*2 DIMM) |
|
图形 |
Gen 5.75 with 12 Execution Units DirectX* 10, OpenGL* 2.1 |
|
工作温度 |
操作: -10°C ~ 60°C |
|
相对湿度 |
操作: 5% ~ 95%, 无冷凝 |
|
尺寸 |
203mm x 146mm |
|
重量 |
GW: 800g / NW: 300g |
Ordering Information
|
Part No. |
Description |
|
NOVA-HM551-R10 |
5.25" SBC with Socket G1 support Intel® 32nm/45nm Core™ i7/ i5/ i3 and Celeron® processor, VGA/Dual HDMI/LVDS, Dual PCIe GbE, USB 2.0, Dual PCIe Mini, PCIe x16, SATA 3Gb/s and Audio, RoHS |
|
NOVA-HM551T-R10 |
5.25" SBC with Socket G1 support Intel® 32nm/45nm Core™ i7/ i5/ i3 and Celeron® processor, VGA/Dual HDMI/LVDS, Dual PCIe GbE, USB 2.0, Dual PCIe Mini, PCIe x16, SATA 3Gb/s and Audio, TPM, RoHS |
|
CB-USB02A-RS |
Dual USB cable with bracket |
|
32205-000300-100-RS |
RS-232/422/485 cable |
|
CF-989A-RS-R11 |
CPU cooler for mobile socket-G (PGA988) up to 55W processor, Copper, 60x60x27.6mm ,RoHS |
|
CF-989B-RS |
CPU cooler for mobile socket-G (PGA988) 50W processor, Aluminum,60x60x27.6mm, RoHS |
|
SAIDE-KIT01-R10 |
SATA to IDE/CF converter board |
|
32200-015100-RS |
LPT cable |
Packing List
|
1 * NOVA-HM551 single board computer |
1 * KB/MS Y cable (P/N:32000-023800-RS) |
|
2 * SATA with 5V power cable kits (P/N:32801-000201-100-RS) |
1 * VGA cable (P/N:32000-033800-RS) |
|
1 * Audio cable (P/N:32000-072100-RS) |
1 * USB cable (P/N:32200-044300-RS) |
|
1 * Mini jumper pack |
1 * QIG |
|
1 * Utility CD |
|
|
| |
|
|
|
