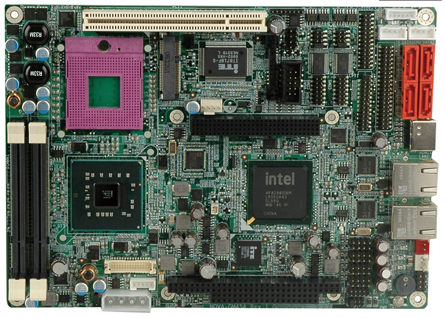

威強嵌入式主板----NOVA-GM45A
Features
1. Socket P Intel® 45nm mobile Core™2 Quad 处理器支持 1066MHz FSB 和 DDR2 800MHz 内存
2. Intel® GMA X4500 for DX10, Shader 型号 4.0, 高性能 MPEG-2 解码, WMV9 (VC-1) 和 H.264 (AVC)
3. 支持 VGA, LVDS 和 HDMI 显示输出接口
4. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢复
Specifications
 NOVA-GM45A.pdf
|
CPU |
Socket P Intel® 45nm Core™ 2 Quad/Duo 处理器支持 1066/800MHz FSB
Socket P Intel® 45nm Pentium® M/ Celeron® M处理器支持 800/667MHz FSBs |
|
芯片组 |
Intel® GM45+ICH9M |
|
FSB |
667/800/1066MHz |
|
BIOS |
AMI BIOS Label |
|
内存 |
两个 200-pin 800/667 MHz DDR2 SDRAM SO-DIMM (系统最大支持 4GB) |
|
I/O接口 |
4 x RS232
2 x RS232/422/485
8 x USB 2.0
1 x LPT
4 x SATA II
1 x KB/MS (by 6-pin header 2.00mm pitch) |
|
数字I/O |
16-bit 数字 I/O, 8-bit 输入 / 8-bit 输出 |
|
Super I/O |
ITE IT8718F |
|
音频 |
Realtek ALC888 HD 编解码 |
|
显示接口 |
VGA 集成于 Intel®GM45 支持达到 QXGA
1 x 18/24-bit 双通道 LVDS
1 x HDMI 输出分辨率支持达到 1080p |
|
LAN |
Dual Realtek RTL8111CP PCIe GbE 控制器 |
|
扩展槽 |
1 x PCI 插槽
1 x PC/104+ (ISA+PCI Bus)
1 x PCIe Mini 卡插槽 ( USB+PCIe 信号) |
|
看门狗定时器 |
软件可编程支持 1~255 sec. 系统复位 |
|
电源 |
+仅支持 12V, AT/ATX 电源支持 |
|
风扇 |
1 x 4-pin CPU 风扇
1 x 3-pin 系统风扇 |
|
功耗 |
12V@5.76A ((2.26GHz Intel® Core2 Quad Q9100 支持 1066MHz FSB 和两个 2GB 800MHz DDR2 SO-DIMM 运行 3D Mark2001SE) |
|
图形 |
Intel® GMA4500MHD |
|
工作温度 |
操作: 0°C ~ 60°C (32 ~ 140°F) |
|
相对湿度 |
操作: 5% ~ 95%, 无冷凝 |
|
尺寸 |
203 mm x 146 mm |
|
重量 |
GW: 850g / NW:290g |
Ordering Information
|
Part No. |
Description |
|
NOVA-GM45A-R10 |
5.25" SBC with Socket P for Intel 45nm mobile Core 2 Quad/Duo Penryn CPU, VGA/HDMI/LVDS, Dual PCIe GbE, USB2.0, PCIe mini, SATA 3Gb/s and Audio |
|
CB-USB02A-RS |
Dual USB cable with bracket |
|
32102-000100-200-RS |
SATA power cable |
|
32200-026500-RS |
RS-232/422/485 cable |
|
CF-479B-RS |
CPU cooler (50mm x 50mm x 26mm, 50W) |
|
SAIDE-KIT01-R10 |
SATA to IDE/CF converter board |
|
WMPCIE-V01-R30 |
PCIe mini card wireless LAN module |
|
WMUSB-V01-R20 |
USB mini card wireless LAN module |
|
32200-015100-RS |
LPT cable |
Packing List
|
1 * NOVA-GM45A single board computer |
2 * SATA 5V power output cable kit (P/N:32801-000100-100-RS) |
|
1 * Quad ports RS-232 adapter cable (P/N:32100-147900-RS) |
1 * Audio Cable (P/N:32000-072100-RS) |
|
1 * KB/MS Y cable (P/N:32000-023800-RS) |
1 * VGA cable (P/N:32000-033800-RS) |
|
1 * USB cable (P/N:32000-070301-RS) |
1 * Mini jumper pack |
|
1 * Utility CD |
1 * QIG | |
| |
|
|
|
