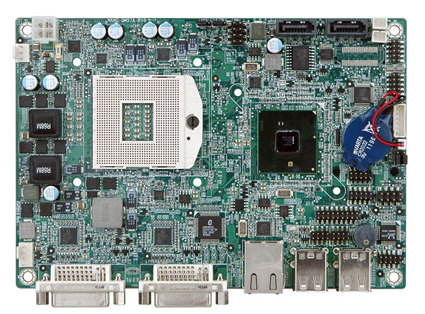

威強嵌入式主板----NANO-QM57A
Features
1. EPIC SBC 支持 Socket G1 Intel® Core i7/i5/i3 和 Celeronl® Mobile 处理器
2. 双独立显示支持通过 DVI+DVI 或 DVI+VGA
3. 一个 DDR3 800/1066 Mhz SO-DIMM 插槽支持达到 4GB
4. 支持两个带 RAID 1,0 功能的 SATA 3Gb/s, 两个串口和 八个 USB 2.0 口
5. 一个 Intel® 82577LM GbE PHY 支持 Intel® AMT 6.0. iEZman 工具在
Windows 环境下提供远程控制
6. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢
Specifications
 NANO-QM57A.pdf
|
CPU |
Socket G1 Intel® mobile Core™ i7/ i5/ i3 和 Celeron® 处理器 (Socket 988) |
|
PCH |
Intel® QM57 |
|
BIOS |
UEFI BIOS |
|
内存 |
一个 204-pin 800/1066MHz DDR3 SDRAM SO-DIMM 达到 4GB |
|
以太网 |
一个 Intel® 82577LM PCIe GbE PHY 支持 Intel® AMT 6.0 (支持 iAMT 6.0) |
|
I/O接口 |
8 x USB 2.0
2 x RS-232
2 x 带 RAID 0, 1 的 SATA 3Gb/s
1 x 6-pin pin header for KB/MS |
|
Super I/O |
Fintek F81801U |
|
音频 |
Realtek ALC888 HD 编解码 |
|
显示接口 |
支持双 DVI 显示: 一个 DVI-I (DVI-D+VGA) 和 DVI-D |
|
扩展槽 |
1 x Mini PCIe 卡插槽 (PCIe + USB + SATA 信号) 支持威强 Mini DOM |
|
看门狗定时器 |
软件可编程支持 1~255 sec. 系统复位 |
|
电源 |
仅支持 12V , 支持 AT/ATX 可选跳线 |
|
风扇 |
1 x 4-pin CPU 风扇接口 1 x 3-pin 系统风扇接口 |
|
功耗 |
12V@4.66A (intel® Core i7 620M 2.66G, DDR3 2GB/1333Mhz) |
|
图形 |
Gen 5.75 支持 12 Execution Units DirectX* 10, OpenGL* 2.1 支持 MPEG2, WMV9/VC-1, AVC 和硬件加速 |
|
工作温度 |
操作: -10°C ~ 60°C |
|
相对湿度 |
操作: 5% ~ 95%, 无冷凝 |
|
尺寸 |
115mm x 165mm |
|
重量 |
GW:850g / NW:350g |
Ordering Information
|
Part No. |
Description |
|
NANO-QM57A-R10 |
EPIC SBC supports Socket G for Intel® Core™ i7/i5/i3 and Celeron® mobile CPU, Dual DVI, PCIe GbE, USB 2.0, Mini PCIe, SATA 3Gb/s and Audio, RoHS |
|
32000-070301-RS |
Dual port USB cable |
|
32000-023800-RS |
KB/MS cable |
|
CF-989A-RS-R11 |
CPU cooler for mobile socket-G (PGA988) up to 55W processor, Copper, 60x60x27.6mm , RoHS |
Packing List
|
1 * NANO-QM57A single board computer |
1 * SATA with 5V output cable (P/N:32801-000201-100-RS) |
|
1 * DVI-I to VGA adapter (P/N:33Z00-000031-RS) |
1 * Power cable (P/N:32100-087100-RS) |
|
2 * RS-232 cable (P/N:32200-000049-RS) |
1 * Audio cable (P/N:32000-072100-RS) |
|
1 * Mini jumper pack |
1 * QIG |
|
1 * Utility CD |
| |
| |
|
|
|
