NANO-PV-D4251/N4551/D5251
|
 |
 |
|
 |
|
| 产品名称：NANO-PV-D4251/N4551/D5251 |
| 浏览次数： |
|

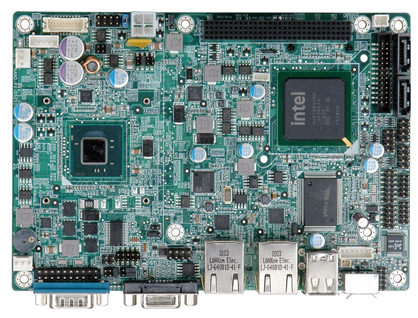

威強嵌入式主板----NANO-PV-D4251/N4551/D5251
Features
1. EPIC SBC 支持 Intel® Atom™ D525 / D425 / N455 处理器
2. 支持 DDR3 800MHz SDRAM (系统最大支持 2 GB)
3. 支持 VGA 和 18-bit 单通道 LVDS 支持双显
4. 支持 PCI-104, PCIe Mini 卡插槽
5. 支持五个 COM, 八个 USB, 两个 SATA 3Gb/s 和 CF Type II 插槽
6. TPM V1.2 硬件安全功能支持通过 TPM 模块
7. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢复
Specifications
 NANO-PV-D4251.pdf
|
CPU |
Intel® Atom™ D525 Dual-core 处理器 1.8GHz/1MB L2 缓存
Intel® Atom™ D425 Single-core 处理器 1.8GHz/512KB L2 缓存
Intel® Atom™ N455 Single-core 处理器 1.66GHz/512KB L2 缓存 |
|
芯片组 |
Intel® ICH8M |
|
BIOS |
UEFI BIOS |
|
内存 |
一个 204-pin 800MHz DDR3 SDRAM SO-DIMM (系统最大支持 4GB for D525/ D425)
一个 204-pin 800MHz DDR3 SDRAM SO-DIMM (系统最大支持 2GB for N455) |
|
I/O接口 |
4 x RS-232
1 x RS232/422/485 (COM3) 支持自动流控制
1 x LPT
8 x USB 2.0
2 x KB/MS
1 x CF type II 插槽
2 x SATA II |
|
数字I/O |
8-bit 数字 I/O, 4-bit 输入 / 4-bit 输出 |
|
Super I/O |
Fintek F81865 |
|
TPM |
1 x 20-pin LPC pin header |
|
SMBus |
1 x 4-pin wafer 接口 |
|
显示接口 |
模拟 CRT 达到 2048x1536 for D525/ D425, 1400x1050 for N455 支持 CRT 热插拔 18-bit 单通道 LVDS, 分辨率支持达到 WXGA 1366x768 或 XGA 1024x768 |
|
LAN |
Dual PCIe GbE by Realtek RT8111E, LAN1 支持 SF2.0 |
|
扩展槽 |
1 x PCI-104 插槽
1 x PCIe Mini 卡插槽 (PCIe + USB + SATA 信号) 支持威强 mini DOM |
|
看门狗定时器 |
软件可编程支持 1~255 sec. 系统复位通过 Super I/O |
|
电源 |
仅支持 12V, AT/ATX 支持 |
|
风扇 |
1 x 3-pin CPU 风扇, 1 x 3-pin 系统风扇 |
|
功耗 |
2.21A @ 12V (Intel® Atom™ D525 支持 2GB 1066MHz DDR3)
2.11A @ 12V (Intel® Atom™ D425 支持 2GB 1066MHz DDR3)
2.00A @ 12V (Intel® Atom™ N455 支持 2GB 1066MHz DDR3) |
|
音频处理 |
Realtek ALC888 HD 解码 |
|
图形 |
GMA 3150
图形核心速度 400MHz for D525/ D425
图形核心速度 200MHz for N455 |
|
工作温度 |
-20°C ~ 60°C 无风流环境, -20°C ~ 70°C 有风流环境支持 D525 处理器
-20°C ~ 65°C 无风流环境, -20°C ~ 70°C 有风流环境支持 D425 处理器
-20°C ~ 70°C 无风流环境, -20°C ~ 75°C 有风流环境支持 N455 处理器 |
|
相对湿度 |
操作: 5% ~ 95% 无冷凝 |
|
重量 |
GW: 670g / NW: 350g |
Ordering Information
|
Part No. |
Description |
|
NANO-PV-D5251-R10 |
EPIC with Intel® Atom™ D525 1.8GHz, DDR3, VGA/LVDS, Dual GbE, USB 2.0, CF II, Audio and SATA 3Gb/s, RoHS |
|
NANO-PV-D4251-R10 |
EPIC with Intel® Atom™ D425 1.8GHz, DDR3, VGA/LVDS, Dual GbE, USB 2.0, CF II, Audio and SATA 3Gb/s, RoHS |
|
NANO-PV-N4551-R10 |
EPIC with Intel® Atom™ N455 1.66GHz, DDR3, VGA/ LVDS, Dual GbE, USB 2.0, CF II, Audio and SATA 3Gb/s, RoHS |
|
32200-015100-RS |
LPT cable |
|
32000-062800-RS |
SATA cable |
|
32205-000300-100-RS |
RS-232/422/485 cable |
|
19FTS00032100-000001-RS |
CPU fan |
|
TPM-IN01-R11 |
20-Pin Infineon TPM module, software management tool, firmware V3.17 |
Packing List
|
1 * NANO-PV-D4251/N4551/D5251 single board computer |
2 * RS-232 cable (P/N:32200-000049-RS) |
|
1 * SATA with 5V output cable (P/N:32801000201-100-RS) |
1 * KB/MS Y cable (P/N:32006-000300-100-RS) |
|
1 * USB cable (P/N:32000-044300-RS) |
1 * Power cable (P/N:32100-087100-RS) |
|
1 * Audio cable (P/N:32000-072100-RS) |
1 * Mini jumper pack |
|
1 * QIG |
1 * Utility CD | |
| |
|
|
|
