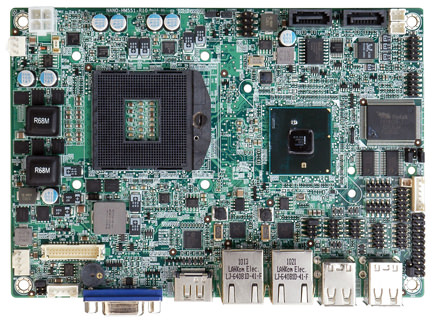

威強嵌入式主板----NANO-HM551
Features
1. EPIC SBC 支持 Socket G1 Intel® Core™ i7 /i5 /i3 和 Celeron® 处理器
2. VGA /24-bit 双通道 LVDS/ HDMI 支持双显
3. 支持 DDR3 800/1066HMz SDRAM (系统最大支持 4 GB)
4. 支持五个 COM, 八个 USB 2.0, 两个 SATA, 音频
5. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢复
Specifications
 NANO-HM551.pdf
|
CPU |
Socket G1 Intel® mobile Core™ i7/ i5/ i3 和 Celeron® 处理器 (Socket 988) |
|
PCH |
Intel® HM55 |
|
BIOS |
UEFI BIOS |
|
内存 |
一个 204-pin 800/1066MHz DDR3 SDRAM SO-DIMM 支持达到 4GB |
|
I/O接口 |
8 x USB2.0
1 x 6-pin pin header
3 x RS-232
1 x RS-232/422/485 (COM3) 支持自动流控制
1 x TTL COM (COM5)
2 x SATA II 支持 SATA 电源接口 |
|
数字I/O |
8-bit 数字 I/O, 4-bit 输入 / 4-bit 输出 |
|
Super I/O |
Fintek F81865 |
|
TPM |
2 x 10-pin header |
|
音频 |
Realtek ALC888 HD 解码 |
|
显示接口 |
模拟 CRT 通过 VGA 接口 (2048x1536)
18/24-bit 双通道 LVDS (1600x1200)
HDMI 支持达到 1080p 分辨率 (1920x1080) |
|
LAN |
Dual PCIe LAN 控制器通过 Realtek RTL8111E, LAN1 支持 SF 2.0 |
|
扩展槽 |
1 x Mini PCIe 卡插槽 (PCIe + USB + SATA 信号) 支持威强 mini DOM |
|
看门狗定时器 |
软件可编程支持 1~255 sec. 系统复位 |
|
电源 |
仅支持 12V, AT/ATX 支持 |
|
风扇 |
1 x 4-pin CPU 风扇接口
1 x 3-pin 系统风扇接口 |
|
功耗 |
12V@3.8A ( Intel® Core™ i3 330M 2.13GHz CPU 支持 DDR3 1066MHz 1GB) |
|
图形 |
Gen 5.75 支持 12 Execution Units DirectX* 10, OpenGL* 2.1 |
|
工作温度 |
操作: -10°C ~ 60°C |
|
相对湿度 |
操作: 5% ~ 95%, 无冷凝 |
|
尺寸 |
115mm x 165mm |
|
重量 |
GW:850g / NW:350g |
Ordering Information
|
Part No. |
Description |
|
NANO-HM551-R10 |
EPIC SBC supports Socket G1 for Intel® Core™ i7 CPU, VGA/HDMI, Dual PCIe GbE, USB 2.0, Mini PCIe, SATA II and Audio, RoHS |
|
32000-070301-RS |
Dual port USB cable |
|
32100-043403-RS |
ATX power cable |
|
CF-989A-RS-R11 |
CPU cooler for mobile socket-G (PGA988) up to 55W processor, Copper, 60x60x27.6mm ,RoHS |
|
CF-989B-RS |
CPU cooler for mobile socket-G (PGA988) 50W processor, Aluminum, 60x60x27.6mm, RoHS |
|
32000-023800-RS |
KB/MS cable |
|
TPM-IN01-R11 |
20-pin Infineon TPM module, software management tool, firmware V3.17 |
Packing List
|
1 * NANO-HM551 single board computer |
1 * Power cable (P/N:32100-087100-RS) |
|
2 * RS-232 cable (P/N:32200-000049-RS) |
1 * SATA with power cable kit (P/N:32801-000201-100-RS) |
|
1 * Audio cable (P/N:32000-072100-RS) |
1 * Mini jumper pack |
|
1 * QIG |
1 * Utility CD | |
