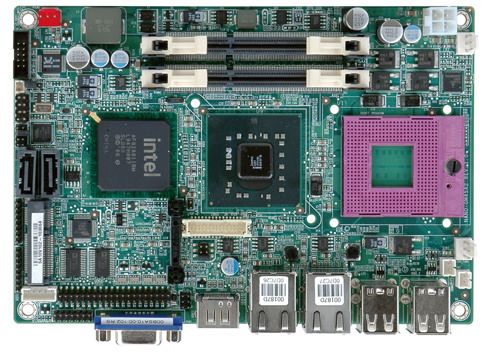

威強嵌入式主板----NANO-GM45A2
Features
1. Socket P Intel® 45nm Mobile Core™2 Duo 处理器支持达到 1066MHz FSB
2. 高性能 MPEG-2 解码, WMV9 (VC-1) 和 H.264 (AVC) 支持
3. DDR3 1066/800Mhz 双通道 DDR3 支持 (系统最大支持 4 GB)
4. 18/24-bit 双通道 LVDS/模拟 CRT/HDTV-output/HDMI 支持
5. 支持四个 COM, 四个 USB, 两个 SATA 3Gb/s, 两个 IEEE 1394a 和音频
6. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢复
Specifications
 NANO-GM45A2.pdf
|
CPU |
Socket P Intel® Core™ Duo 处理器支持 1066/800MHz FSB
Socket P Intel® Celeron® M 处理器支持 667/800 MHz FSB |
|
芯片组 |
Intel® GM45/ICH9M |
|
BIOS |
AMI BIOS |
|
内存 |
两个 204-pin 1066/800/667 MHz DDR3 SDRAM SO-DIMM (系统最大支持 4GB) 当 FSB at 667MHz 仅支持 DDR3 at 667MHz |
|
以太网 |
Dual Realtek 8111CP GbE 芯片组 |
|
I/O接口 |
4 x USB2.0
2 x SATA 3Gb/s
4 x RS-232 2 x IEEE 1394a 口达到 400Mbps 数据传输通过
VIA VT6315N |
|
音频 |
Realtek ALC888 HD 音频 |
|
显示接口 |
Intel® Gen 5.0 集成图形引擎支持 Mobile Intel® GMA 4500MHD 高性能 MPEG-2 解码, WMV9 (VC-1) 和 H.264 (AVC) Microsoft DirectX*10 支持 模拟 CRT 分辨率达到 2048x1536 18/24-bit 双通道 LVDS 分辨率达到 1920x1200 HDTV-out 分辨率达到 1920x1080i 通过 component 接口 HDMI 接口支持达到 1080i/p |
|
扩展槽 |
PCIe Mini 卡 |
|
看门狗定时器 |
软件可编程支持 1 ~ 255 sec. 系统复位 |
|
电源 |
仅支持 12V, AT/ATX 支持 |
|
功耗 |
12V@3.06A (Intel® Core™2 Duo T9400 2.53GHz, 1GB DDR3 1066 MHz) |
|
工作温度 |
-10°C ~ 60°C |
|
相对湿度 |
5% ~ 95%, 无冷凝 |
|
尺寸 |
165 mm x 115 mm |
|
重量 |
GW: 700g NW 350g |
Ordering Information
|
Part No. |
Description |
|
NANO-GM45A2-R10 |
EPIC SBC supports Intel® 45nm mobile Core™ 2 Duo processor with Intel® GM45 & ICH9M platform, DDR3, dual GbE, LVDS/CRT/HDTV-out, SATA 3Gb/s, USB2.0 |
|
CF-479B-RS |
CPU cooler |
|
32000-083702-RS |
HDTV cable set with S-Video, composite and component interfaces |
|
32102-000100-200-RS |
SATA power cable |
|
32100-043403-RS |
ATX power cable |
Packing List
|
1 * NANO-GM45A2 single board computer |
1 * Dual port IEEE1394 cable (P/N:CB-IEEE1394-RS) |
|
1 * Quad RS-232 cable (P/N:32100-147900-RS) |
1 * Mini jumper pack |
|
1 * Power cable (P/N:32100-087100-RS) |
2 * SATA Cable (P/N:32000-062800-RS) |
|
1 * Audio cable (P/N:32000-072100-RS) |
1 * Utility CD |
|
1 * QIG |
| |
