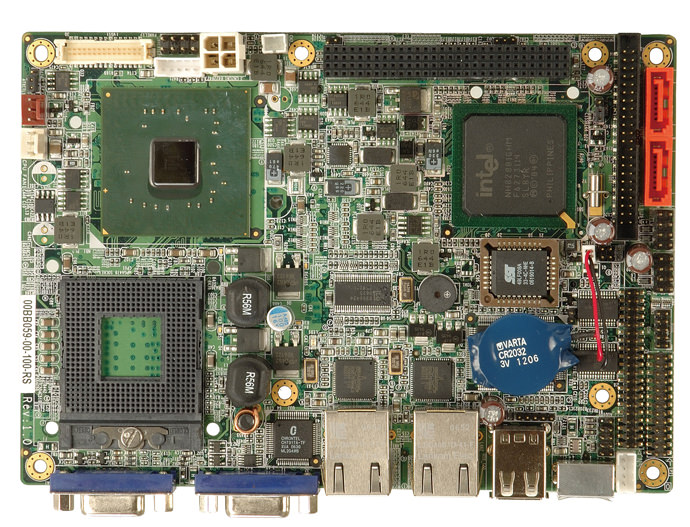

威強嵌入式主板----NANO-9453
Features
1. Intel® Core™2 Duo 处理器支持 667MHz FSB
2. 1 x DDR2 400/ 533/ 667MHz SO-DIMM 最大支持 2GB
3. 双 PCIe GbE Broadcom BCM5787M芯片
4. 支持双18/ 24-bit LVDS LCD 面板和双 VGA 端口
5. 2 x SATA, 6 x USB 2.0, 1 x CF Type I/ II, 1 x LPT, 4 x COM
6. PCIe Mini 卡 和 PCI-104 扩展槽接口
Specifications
 NANO-9453.pdf
|
CPU |
Socket M Intel® Core™2 Duo, Core™ Duo/Solo 处理器支持
667MHz FSB
Celeron® M 处理器支持 533MHz FSB (Yonah 核心) |
|
芯片组 |
Intel® 945GME + ICH7M |
|
BIOS |
AMI BIOS |
|
内存 |
1 x 200-pin 667/533/400MHz DDR2 SDRAM SO-DIMM (系统最大支持
2GB) |
|
以太网 |
双 PCIe Broadcom BCM5787M 芯片组 |
|
I/O接口 |
6 x USB 2.0 2 x SATA
1 x IDE 3 x RS-232
1 x RS-232/422/485 1 x PS/2 键盘/鼠标
1 x LPT 1 x CF Type II |
|
数字I/O |
8-bit 数字 I/O, 4-bit 输入/ 4-bit 输出透过 super I/O |
|
Super I/O |
ITE IT8712F |
|
红外连接器 |
1 x 红外接口透过针头 |
|
音频 |
Realtek ALC655 解码, 通过AC’97音频组件支持5.1 声道音频
Realtek ALC883 支持双音频立体 7.1 声道HD 音频 |
|
显示接口 |
1st VGA DB15 输出集成于 Intel® 945GME
2nd VGA DB15, SDVO 透过 Chrontel CH7317A
双独立显示透过 VGA1+VGA2 或 VGA1+LVDS 或VGA2+LVDS
18/24-bit 双通道 LVDS |
|
扩展槽 |
1 x PCI-104 (PCI 总线)
1 x PCIe Mini 卡插槽 |
|
看门狗定时器 |
软件可编程，支持1~255系统重启,透过 super I/O |
|
电源 |
仅12V AT/ATX电源 |
|
功耗 |
12V@3.29A, 5Vsb@0.26A (Intel® Core™2 Duo 2.16GHz, 1GB DDR2
533MHz) |
|
工作温度 |
0°C ~ 60°C (32°F ~ 140°F) |
|
相对湿度 |
% ~ 95% 无冷凝 |
|
尺寸 |
165 mm x 115 mm |
|
重量 |
GW: 800 g / NW: 250 g |
Ordering Information
|
Part No. |
Description |
|
NANO-9453-R11 |
EPIC SBC, Intel® Core™2 Duo, Core™ Duo/Solo FSB 667MHz with Dual VGA, LVDS, Dual PCIe GbE and SATA |
|
32000-044300-RS |
USB Cable |
|
32200-074800-RS |
RS-422/485 Cable |
|
AC-KIT08R-R10 |
5.1 Channel AC'97 Audio Kit with Realtek ALC655 |
|
AC-KIT-883HD-R10 |
7.1 Channel HD Audio Kit with Realtek ALC883 Support Dual Audio Streams |
|
CF-479B-RS |
CPU Cooler (50mm x 50mm x 26mm, 50W) |
|
32200-015100-RS |
LPT Cable |
|
32100-043403-RS |
ATX Power Cable |
Packing List
|
1 * NANO-9453 Single Board Computer |
1 * 4 RS-232 Adapter Cable (P/N:32200-025401-RS) |
|
1 * IDE Flat Cable 44p/44p (P/N:32200-000009-RS) |
2 * SATA Cable (P/N:32000-0628000-RS) |
|
1 * SATA Power Cable (P/N:32100-088600-RS) |
1 * KB/MS Cable (P/N:32000-000138-RS) |
|
1 * Power Cable (P/N:32100-087100-RS) |
1 * Mini Jumper Pack |
|
1 * Utility CD |
1 * QIG(Quick Installation Guide) |
 |
| |
|
|
|
