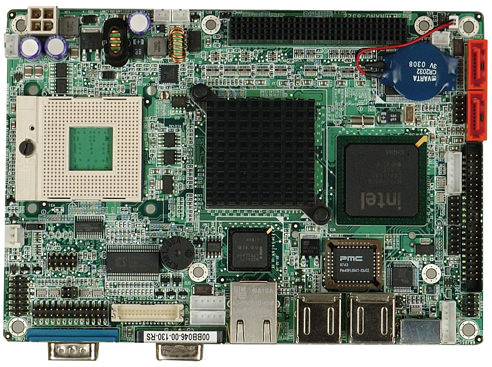

威強嵌入式主板----NANO-8522G
Features
1. Intel® Pentium® M/ Celeron® M CPU 支持 400MHz FSB
2. VGA 集成于 Intel® 852GM, 支持18-bit 双通道 LVDS 支持双独立显示
3. 一个 DDR266/200MHz SO-DIMM 达到 1GB
4. 支持 PCI-104 扩展插槽
5. CF Type II, Intel® LAN, USB 2.0, Multi-COM, 音频和 SATA 集成
6. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢复
Specifications
|
CPU |
Socket 479 Intel® Pentium® M, Celeron® M 处理器支持 400MHz FSB
板载 Intel® Celeron® M 600MHz 512KB 或 1GHz 零缓存处理器 |
|
芯片组 |
Intel® 852GM + ICH4 |
|
BIOS |
AMI BIOS |
|
内存 |
1 x 200-pin 266/200MHza DDR SDRAM SO-DIMM (系统最大支持 1GB一个 200-pin 266/200MHz DDR SDRAM SODIMM (系统最大支持 1GB) |
|
以太网 |
Intel® 82541PI GbE 芯片组支持 SF2.0 远程控制 Intel® 82551ER 网络芯片组 |
|
I/O接口 |
6 x USB 2.0
1 x CF Type II
3 x RS-232
1 x RS-232/422/485
1 x IDE
1 x PS/2 for KB/MS
2 x 带 VIA VT6421A RAID 0,1 功能的 SATA |
|
数字I/O |
8-bit 数字 I/O, 4-bit 输入/ 4-bit 输出透过 super I/O |
|
Super I/O |
W83627EHG |
|
红外连接器 |
By super I/O |
|
音频 |
Realtek ALC655 支持C’97 编解码 |
|
显示接口 |
VGA 集成于 Intel® 852GM 18-bit 双通道 LVDS |
|
扩展槽 |
1 x PCI-104 (PCI Bus) |
|
看门狗定时器 |
软件可编程支持 1-255 sec. 系统复位 |
|
电源 |
仅支持 12V, AT/ATX 支持 |
|
功耗 |
12V@ 1.6A (ULV Intel® Celeron® M 1G 零缓存的 DDR266MHz, 256MB RAM)
12V@ 1.99A (Pentium® M 1.7GHz/L2-2M 支持 DDR266MHz, 512MB RAM) |
|
工作温度 |
0°C ~ 60°C (32 ~ 140° F) |
|
相对湿度 |
5% ~ 95%, 无冷凝 |
|
尺寸 |
165 mm x 115 mm |
|
重量 |
GW: 1100 g; NW: 250 g |
Ordering Information
|
Part No. |
Description |
|
NANO-8522E-1GZ-R13 |
EPIC SBC with Intel® Celeron® M 1GHz zero cache processor on board with VGA/LVDS,LAN, SATA and Audio |
|
NANO-8522E-600-R13 |
EPIC SBC Intel® Celeron® M 600MHz 512K cache processor on board with VGA/LVDS,LAN, SATA and Audio |
|
NANO-8522G-R13 |
EPIC SBC Socket 479 Intel® Pentium® M / Celeron® M(Banias core/90nm) processor FSB400Mhz, VGA/LVDS,GbE, SATA and Audio |
|
CF-479B-RS |
CPU cooler |
|
32000-070301-RS |
USB cable |
|
32200-015100-RS |
LPT cable |
|
32200-026500-RS |
RS-232/422/485 Cable |
|
32100-052100-RS |
ATX Power Cable |
|
32801-000201-100-RS |
SATA 5V Power output Cable Kit for NANO series |
Packing List
|
1 * NANO-8522 single board computer |
1 * IDE flat cable 44p/44p (P/N:32200-000009-RS) |
|
1 * SATA power cable (P/N:32102-000100-200-RS) |
1 * PS2 KB/MS (P/N:32006-000300-100-RS) |
|
1 * Audio cable (P/N:32000-072100-RS) |
2 * SATA cable (P/N:32100-062800-RS) |
|
2 * RS-232 cable (P/N:32200-000049-RS) |
1 * Power cable (P/N:32100-087100-RS) |
|
1 * Mini jumper pack |
1 * Utility CD |
|
1 * QIG |
| |
