CPU

1.6GHz Intel® Atom™ N270 处理器支持 533MHz FSB

芯片组

Intel® 945GSE+ICH7M

BIOS

AMI BIOS

内存

一个 200-pin 400/533MHz DDR2 SDRAM SODIMM (系统最大支持 2GB)

以太网

一个 Realtek RTL8111CP PCIe GbE 控制器

I/O接口

1 x RS-232
1 x LPT
1 x IDE
1 x RS-232/422/485
2 x SATA
1 x CF Type II
1 x PS/2 KB/MS
6 x USB 2.0

数字I/O

8-bit 数字 I/O (4-bit 输入, 4-bit 输出)

Super I/O

ITE IT8718F

红外连接器

1 x 红外接口 by pin header

音频

支持通过 音频套件 (AC'97 & HD)
5.1 通道 AC'97 音频套件支持 Realtek ALC655 编解码
7.1 通道 HD 音频套件支持 Realtek ALC888 编解码 支持双音频流

显示接口

Intel® Graphics Media Accelerator 950 VGA 集成于 Intel® 945GSE 18-bit 双通道 LVDS 集成于 Intel® 945GSE

看门狗定时器

软件可编程支持 1~255 sec. 系统复位

电源

AT/ATX 支持
电源输入: 9-28V 宽范围电压输入

功耗

12V@1.49A(Intel® Atom™ N270 支持 2GB DDR2)

工作温度

温度: 0°C ~ 60°C (32°F ~ 140°F)

相对湿度

湿度: 5% ~95% 无冷凝

尺寸

EPIC 165mm x 115mm

重量

GW:700g / NW:320g

CAN通讯接口

2 x CAN-Bus 接口 PCI to CAN-Bus CPLD: Xilinx XC95288XL- 10TQG144C CAN-Bus 控制器: Philips SJA1000T CAN-Bus 传输: Philips PCA82C251 信号支持: CAN_H, CAN_L 隔离保护: 2500Vrms 于 CAN 处 可编程传输率: 达到 1Mbps 驱动支持: Windows® XP, Windows® XP Embedded

Part No.

Description

NANO-945GSE3-N270-R10

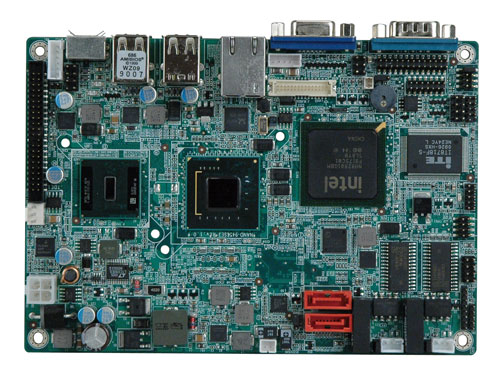

EPIC SBC with Intel® Atom™ processor supports VGA/LVDS, PCIe GbE, CF type II, SATA, and CAN-bus

32200-000009-RS

44 pin to 44 pin 2.5" IDE Cable

32000-044300-RS

USB cable

32200-026500-RS

RS-232/422/485 cable

AC-KIT08R-R10

5.1 channel AC'97 audio kit with Realtek ALC655 codec

AC-KIT883HD-R10

7.1 channel HD audio kit with Realtek ALC883 codec support dual audio streams

32200-015100-RS

LPT cable

32000-083701-RS

HDTV out cable

32000-062800-RS

SATA cable

32100-000100-100-RS
32100-000100-200-RS

SATA power cable

32100-192900-RS

One 4-pin (2x2) to one 4-pin(1x4) DC power cable with terminal block

1 * NANO-945GSE3 single board computer

1 * SATA with power cable kit (P/N:32801-000201-100-RS)

2 * CAN-bus cable (P/N:32100-212800-RS)

1 * KB/MS cable (P/N:32006-000300-100-RS)

1 * Power cable (P/N:32100-087100-RS)

1 * Mini jumper pack

1 * Utility CD

1 * QIG
