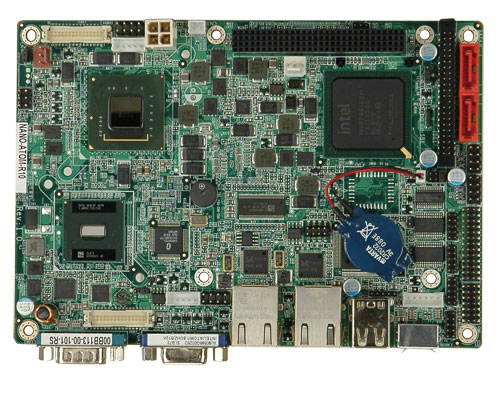

威強嵌入式主板----NANO-945GSE
Features
1. Intel® Atom™ 处理器 N270 1.6GHz CPU 支持超低电压无风扇
2. 单电压 12V 输入, 5V 输出支持 SATA 接口
3. Dual LVDS 支持双独立显示
4. 支持四个 COM, 六个 USB, 两个 SATA
5. 支持 PCIe Mini 卡, PCI-104 支持扩展
6. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢复
Specifications
 NANO-945GSE.pdf
|
CPU |
Intel® Atom™凌动™处理器N270 1.6GHz支持一个533MHz FSB |
|
芯片组 |
Intel® 945GSE
Intel® 82801GBM/ICH7M |
|
BIOS |
AMI BIOS |
|
内存 |
支持一个200-pin 533MHz DDR2 SDRAM SO-DIMM (系统最大支持2GB) |
|
以太网 |
Dual PCIe Realtek 8111CP GbE 芯片组 |
|
I/O接口 |
6 x USB 2.0
2 x SATA
1 x IDE
3 x RS-232
1 x RS-232/422/485
1 x PS/2 for KB/MS
1 x LPT 1 x CF Type II |
|
数字I/O |
8位数字I/O, 4位输入/4位输出通过supper I/O |
|
Super I/O |
ITE IT8718 |
|
红外连接器 |
1 x 红外接口 by pin header |
|
音频 |
5.1通道音频套件支持Realtek ALC655 AC'97编解码器
7.1通道HD音频套件支持带双音频流Realtek ALC883编解码器 |
|
显示接口 |
Intel® Graphics Media Accelerator 950 VGA 集成于 Intel® 945GSE 支持 HDTV 分辨率达到 1080i 通过 component 接口 Dual LVDS 支持: 18 bit 双通道 LVDS 集成于 Intel® 945GSE 18/24 双通道 LVDS 支持通过 Chrontel CH7308B (NANO-945GSELVDS2) |
|
扩展槽 |
1 x PCI-104 (PCI Bus)
1 x PCIe mini卡 |
|
看门狗定时器 |
软件可编程1-255 sec.通过super I/O |
|
电源 |
仅支持12V,AT/ATX |
|
功耗 |
12V@1.53A (Intel® Atom™凌动™ N270支持2GB DDR2) |
|
工作温度 |
操作: 0°C ~ 60°C (NANO-945GSE-N270-R10)
操作: -40°C ~ 85°C(NANO-945GSE-N270W2-R10)
操作: -20°C ~ 70°C (NANO-945GSE-N270W-R10) |
|
相对湿度 |
操作: 5% ~95 无冷凝 |
|
尺寸 |
165 mm x 115 mm |
|
重量 |
毛重: 700g 净重 350g |
Ordering Information
|
Part No. |
Description |
|
NANO-945GSE-N270-R10 |
EPIC SBC with Intel® Atom™ Processor N270 1.6 GHz, VGA/18 bit dual-channel LVDS, Dual GbE,CFII, USB, SATA |
|
NANO-945GSE-N270W2-R10 |
1 x Utility CD EPIC SBC with Intel® Atom™ Processor N270 1.6 GHz, VGA/18 bit dual-channel LVDS, Dual GbE,CFII, USB, SATA, -40~85°C |
|
NANO-945GSE-N270W-R10 |
EPIC SBC with Intel® Atom™ Processor N270 1.6 GHz, VGA/18 bit dual-channel LVDS, Dual GbE,CFII, USB, SATA ,-20~70°C |
|
NANO-945GSELVDS2-N270W2-R10 |
EPIC SBC with Intel® Atom™ Processor N270 1.6 GHz, VGA/18+24bit dual- Channel LVDS, Dual GbE,CFII, USB, SATA |
|
NANO-945GSELVDS2-N270W2-R10 |
EPIC SBC with Intel® Atom™ Processor N270 1.6 GHz, VGA/18+24bit dual- Channel LVDS, Dual GbE,CFII, USB, SATA , -40~85°C |
|
NANO-945GSELVDS2-N270W-R10 |
EPIC SBC with Intel® Atom™ Processor N270 1.6 GHz, VGA/18+24bit dual-Channel LVDS, Dual GbE,CFII, USB, SATA , -20~70 °C |
|
32000-044300-RS |
Dual port USB cable |
|
32200-015100-RS |
LPT cable |
|
32200-026500-RS |
RS-232/422/485 cable |
|
32100-043403-RS |
ATX power cable |
|
32000-083701-RS |
HDTV out cable |
|
32200-000009-RS |
44-pin 2.5" IDE cable |
|
32200-008800-RS |
44pin to 2.5"/3.5" IDE cable |
|
32102-000100-200-RS |
SATA power cable |
|
32801-000201-100-RS |
SATA 5V power output cable kit for NANO series |
|
AC-KIT08R-R10 |
5.1 channel AC'97 audio kit with realtek ALC655 codec |
|
AC-KIT-888HD-R10 |
7.1 channel HD audio kit with realtek ALC888 codec support dual audio streams |
Packing List
|
1 * NANO-945GSE single board computer |
2 * RS-232 cable (P/N:32200-000049-RS) |
|
2 * SATA cable (P/N:32000-062800-RS) |
1 * KB/MS cable (P/N:32006-000300-100-RS) |
|
1 * Power cable (P/N:32100-087100-RS) |
1 * Mini jumper pack |
|
1 * Utility CD |
1 * QIG |
 |
| |
|
|
|
