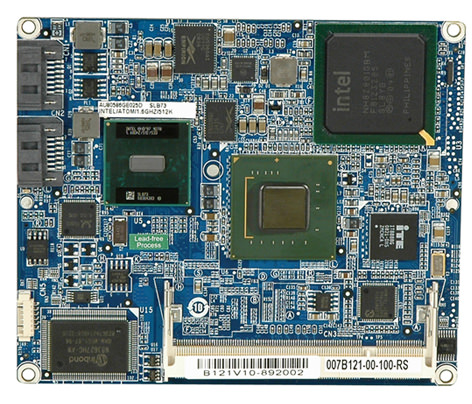

威強ETX CPU板----IEM-945GSE
Features
1. ETX 3.0 CPU 模块支持板载双 SATA-150 口
2. 支持四个 PCI, 一个 ISA 插槽支持扩展
3. 支持双显支持 VGA + LVDS
4. 支持四个 USB 2.0, 两个 SATA, 一个 IDE 接口
5. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢复
Specifications
 IEM-945GSE.pdf
|
CPU |
Intel® Atom™ Processor N270 1.6GHz 支持 533MHz FSB |
|
芯片组 |
Intel® 945GSE + Intel® 82801GBM/ICH7M |
|
BIOS |
AMI |
|
内存 |
一个 200-pin 533/400MHz DDR2 SO-DIMM 支持 (系统最大支持 2GB) |
|
以太网 |
一个10/100Mbps Realtek RTL8102E 网络芯片组 (PCIe 接口) |
|
I/O接口 |
4 x USB 2.0 (对于基板)
2 x SATA (对于 CPU 模块)
1 x IDE (对于基板)
1 x LPT (对于基板)
2 x RS-232 (对于基板)
1 x PS2 KB/MS (对于基板) |
|
Super I/O |
ITE IT8718 |
|
显示接口 |
VGA/TV-Out 集成于 Intel® 945GSE 信号 (对于基板) 18-bit 双通道 LVDS 信号 (对于基板) |
|
扩展槽 |
4 x PCI , 32 bit / 33 MHz PCI Bus (对于基板) ISA 支持通过 ITE IT8888G |
|
看门狗定时器 |
软件可编程支持 1 ~255 sec. 系统复位 |
|
电源 |
AT / ATX 模式 |
|
功耗 |
5V@2.9A (Intel® Atom™ 处理器 N270 支持 1GB DDR2) |
|
工作温度 |
操作: 0°C ~ 60°C (IEM-945GSE-N270-R10)
操作: -40°C ~ 85°C (IEM-945GSE-N270W2-R10)
操作: -20°C ~ 70°C (IEM-945GSE-N270W-R10) |
|
相对湿度 |
操作: 5% ~95% 无冷凝 |
|
尺寸 |
95 mm x 114 mm |
|
重量 |
GW: 600g / NW 250g |
Ordering Information
|
Part No. |
Description |
|
IEM-945GSE-N270-R10 |
ETX 3.0 Module with Intel® Atom™ Processor N270 1.6G, VGA/LVDS, LAN, USB, SATA and Audio |
|
IEM-945GSE-N270W2-R10 |
ETX 3.0 Module with Intel® Atom™ Processor N270 1.6G, VGA/LVDS, LAN, USB, SATA and Audio, -40~85℃ |
|
IEM-945GSE-N270W-R10 |
ETX 3.0 Module with Intel® Atom™ Processor N270 1.6G, VGA/LVDS, LAN, USB, SATA and Audio, -20~70℃ |
|
IEM-DB-7S-RS-R30 |
ATX size 7 slots ETX Baseboard |
|
34000-000180-RS |
Heatsink for ETX 3.0 Module |
Packing List
|
1 * IEM-945GSE Single Board Computer |
1 * Heatspreader |
|
1 * Utility CD |
1 * QIG |
|
